Os indutores compatíveis desempenham um papel crucial na filtragem de EI, moldando o comportamento do circuito e apoiando a conformidade regulatória. Estudos recentes mostram que os materiais do núcleo do indutor e as escolhas de design influenciam diretamente a eficiência energética e a integridade do sinal em circuitos modernos.
· Núcleos de ferrite e pó de ferro ajudam a manter a eficiência e reduzir perdas.
· Projetos toroidais e baseados em bobina aumentam o desempenho em ambientes de alta frequência, o que fortalece a supressão de EI.
· A seleção dos indutores corretos garante que os circuitos operem de maneira confiável e atendam a padrões rígidos.

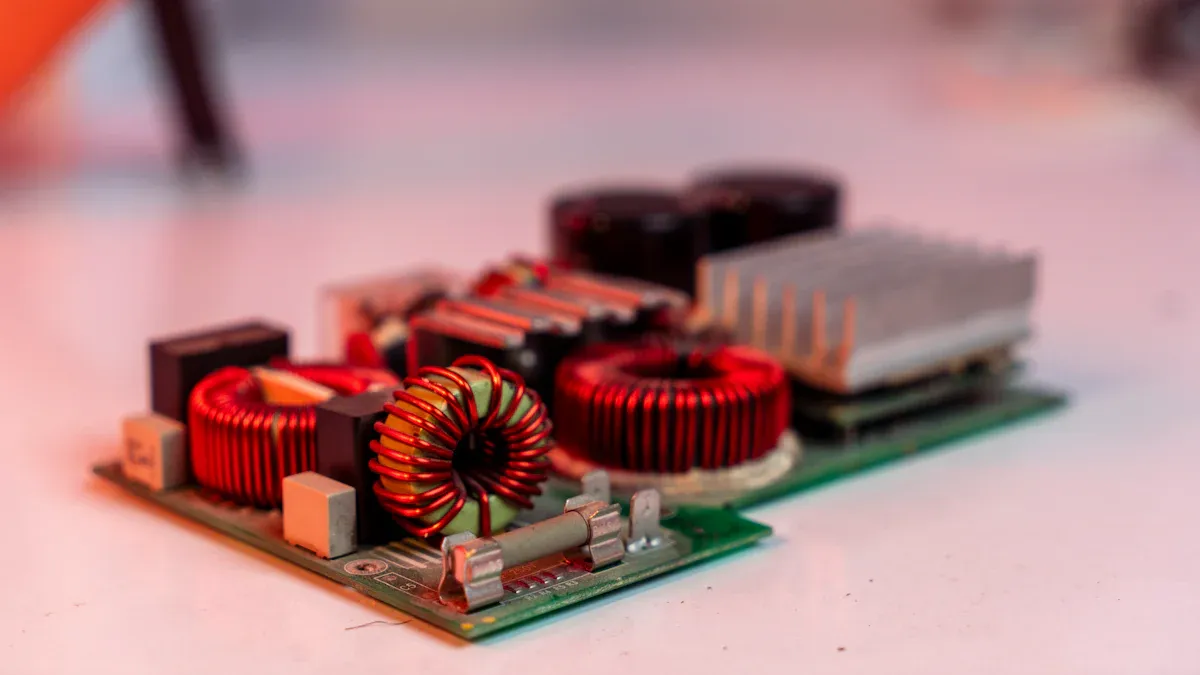

Indutores compatíveis formam a espinha dorsal de filtros EMI eficazes. Esses componentes devem atender aos requisitos elétricos e mecânicos do circuito para garantir uma supressão confiável de interferências. Compatibilidade significa mais do que apenas encaixar em uma placa de circuito. Envolve o alinhamento das características do indutor com as necessidades específicas de filtragem de EI, como a faixa de frequência alvo, tratamento de corrente e integração com outros componentes do filtro.
Os fabricantes especificam a compatibilidade dos indutores usados em filtros EI considerando vários fatores importantes:
· O valor da indutância deve estar alinhado com a banda de frequência de ruído alvo para garantir uma impedância eficaz.
· As classificações atuais, incluindo saturação e RMS, são cruciais para evitar a saturação do núcleo e gerenciar o aumento térmico.
· A resistência DC afeta a eficiência e a geração de calor no estágio de filtragem.
· A frequência auto-ressonante deve exceder a frequência de ruído mais alta para manter o comportamento indutivo.
· O tamanho do pacote, o estilo de montagem e a eficácia da blindagem afetam tanto o desempenho elétrico quanto a integração mecânica.
Nota: Os engenheiros devem sempre verificar se a frequência auto-ressonante do indutor está acima da frequência mais alta em questão. Isso garante que o filtro continue bloqueando a interferência em vez de permitir sua passagem.
Os indutores compatíveis também precisam funcionar perfeitamente com capacitores de filtro. Essa parceria ajuda a criar um filtro passa-baixa ou de modo comum que bloqueia interferências indesejadas e permite a passagem dos sinais desejados. Em aplicações de fonte de alimentação, o indutor correto evita a emissão de radiação e apoia a conformidade com os padrões regulatórios.
O desempenho dos filtros EI depende de vários parâmetros elétricos importantes. Cada parâmetro influencia o quão bem o filtro bloqueia a interferência e mantém a integridade do sinal.
· A indutância afeta a capacidade de armazenamento de energia do indutor e determina a capacidade do filtro de suprimir ruído.
· Fator de Qualidade (Q) indica eficiência. Um Q mais alto significa perdas mais baixas e melhor desempenho em filtros EMI.
· Corrente nominal determina a corrente máxima que o indutor pode suportar sem superaquecer ou saturar o núcleo.
· A capacitância distribuída afeta a estabilidade. Uma capacitância mais baixa leva a um melhor desempenho em aplicações de alta frequência.
A tabela abaixo resume como esses parâmetros afetam o desempenho do filtro EMI:
Parâmetro | Impacto nos filtros EMI |
Indutância | Define a impedância; bloqueia interferência nas frequências alvo |
Fator de Qualidade (Q) | Maior Q reduz perdas; melhora a eficiência do filtro |
Corrente nominal | Evita o superaquecimento e a saturação do núcleo |
Capacitância Distribuída | Valores mais baixos melhoram a filtragem de alta frequência |
Em aplicações do mundo real, os engenheiros selecionam indutores compatíveis que atendam a todos esses requisitos. Eles consideram o tipo de interferência, como EMI conduzida ou irradiada, e escolhem filtros que atendam aos desafios específicos de seus projetos. Quando os filtros usam os indutores corretos, eles alcançam uma supressão confiável de interferências e mantêm a conformidade com os padrões da indústria.
O valor da indutância é o principal fator nos filtros EMI. Ele determina a impedância em diferentes frequências, o que afeta diretamente a capacidade do filtro de reduzir ruídos indesejados. Valores mais altos de indutância melhoram a supressão em frequências elevadas. Valores mais baixos podem exigir capacitância adicional para atingir o nível desejado de filtragem. Os engenheiros devem selecionar indutores com valores de indutância precisos para atender aos requisitos de seus circuitos.
A variação de tolerância também desempenha um papel significativo no desempenho do filtro EMI. Pequenas incompatibilidades podem aumentar a perda de inserção e causar ondulação na banda passante. Em filtros de ordem superior, são necessárias tolerâncias restritas para manter o desempenho. As incompatibilidades de impedância podem criar reflexões que degradam a qualidade do sinal. O ajuste preciso torna-se crítico para evitar oscilações e garantir uma supressão confiável de interferências.
A classificação de corrente define a corrente máxima que um indutor pode suportar sem superaquecer ou saturar. Os filtros EMI devem usar indutores com classificações que correspondam ou excedam a corrente máxima de entrada. Isto evita falhas devido a condições de sobrecorrente. A tabela abaixo mostra como a classificação atual afeta a seleção do filtro em diferentes aplicações:
Faixa de classificação atual | Implicação para filtros EMI |
Menos de 1 ampere | Adequado para aplicações de baixa potência |
Mais de 1000 amperes | Necessário para aplicações de alta potência |
Deve corresponder ou exceder a corrente de entrada máxima | Evita falhas devido a condições de sobrecorrente |
A saturação do núcleo apresenta vários riscos em filtros EMI. Quando ocorre a saturação, a indutância entra em colapso, levando ao aumento da ondulação da corrente e à falha do filtro. Os riscos de fuga térmica surgem à medida que as perdas aumentam, causando temperaturas mais altas e saturação mais precoce. Formas de onda de saída distorcidas afetam a estabilidade das formas de corrente. O comportamento magnético não linear aumenta a interferência, complicando o cumprimento de limites rígidos.
Conseqüência | Descrição |
Riscos de fuga térmica | O aumento das perdas leva a temperaturas mais altas, causando saturação precoce e falha potencial. |
Formas de onda de saída distorcidas | A saturação causa distorção visível nas formas de onda, afetando a estabilidade das formas atuais. |
Indutância Reduzida | À medida que ocorre a saturação, a indutância entra em colapso, levando ao aumento da ondulação da corrente e à falha do filtro. |
Desafios EMI | O comportamento não linear do campo magnético aumenta o ruído, dificultando o cumprimento de limites rígidos. |
A seleção do material principal influencia as perdas e a supressão de EMI. Os núcleos de ferrite oferecem soluções econômicas para frequências de 150 kHz a 30 MHz. Os núcleos nanocristalinos fornecem maior densidade de fluxo de saturação e melhor desempenho em alta frequência. Núcleos de metal amorfo oferecem excelentes propriedades para aplicações especializadas. Os engenheiros devem escolher materiais de núcleo que minimizem as perdas e atendam aos requisitos de seus filtros EMI.
Material principal | Propriedades |
Ferrita | Econômico, adequado para 150 kHz–30 MHz |
Nanocristalino | Maior densidade de fluxo de saturação, melhor desempenho de alta frequência |
Metal amorfo | Excelentes propriedades de alta frequência para aplicações especializadas |
As perdas no núcleo afetam a supressão de EMI e a eficiência do circuito. Os indutores moldados contêm fluxo magnético, minimizando vazamentos e evitando interferências em circuitos sensíveis. A baixa resistência DC resulta em menos energia desperdiçada na forma de calor, aumentando a eficiência geral. A blindagem magnética superior reduz a EMI em PCBs densamente compactados.
Vantagem | Descrição |
Redução eficaz de EMI | Os indutores moldados contêm fluxo magnético, minimizando vazamentos e evitando interferências em circuitos sensíveis. |
Baixa resistência DC (DCR) | Um DCR mais baixo resulta em menos energia desperdiçada na forma de calor, melhorando a eficiência geral do circuito. |
Blindagem Magnética Superior | O design protege eficazmente contra campos magnéticos externos, reduzindo EMI em PCBs densamente compactados. |
As características de resposta de frequência são essenciais para filtros EMI em aplicações de RF e energia. Os engenheiros devem considerar o valor da indutância, fator Q, frequência auto-ressonante, resistência DC, classificação de corrente, tolerância, capacitância parasita e tamanho do pacote. Essas especificações determinam quão bem o filtro suprime interferências e mantém a integridade do sinal.
Especificação | O que isso significa | Por que é importante em circuitos de RF |
Valor de indutância | A indutância nominal do componente, geralmente em nH ou µH | Define a reatância básica e a resposta do circuito |
Fator Q | Mostra quão baixa é a perda do indutor em uma determinada frequência | Q mais alto normalmente reduz a perda de RF e melhora a eficiência de ajuste |
Frequência Auto-Ressonante | A frequência em que o indutor ressoa com sua capacitância parasita interna | Determina a faixa de frequência útil superior do componente |
Resistência CC | A resistência interna do caminho condutor | DCR mais alto causa queda de tensão, perda de energia e aquecimento |
Classificação atual | A corrente máxima que o indutor pode suportar com segurança | Evita aumento excessivo de temperatura, alteração de valor ou problemas de confiabilidade |
Tolerância | Quão próxima a indutância real está do valor nominal | Afeta a precisão da correspondência, a resposta do filtro e a frequência ressonante |
Capacitância Parasita | Capacitância indesejada dentro do componente e ao redor de seus suportes de montagem | Afeta SRF, impedância e comportamento de alta frequência |
Tamanho do pacote | O tamanho físico e estilo de montagem | Afeta Q, SRF, DCR, classificação atual e parasitas de PCB |
A correspondência de impedância entre indutores e capacitores é crucial para o desempenho do filtro. Impedâncias incompatíveis podem reduzir significativamente a eficácia do filtro. Os engenheiros devem garantir a correspondência adequada de impedância durante o projeto e instalação de filtros EMI. Esta prática ajuda a bloquear interferências e manter a qualidade do sinal.
· A correspondência de impedância é crucial para o desempenho do filtro.
· Impedâncias incompatíveis podem levar a uma redução significativa na eficácia do filtro.
· A correspondência adequada de impedância deve ser garantida durante o projeto e instalação de filtros de impedância.
As restrições de tamanho e montagem afetam a seleção de indutores compatíveis em projetos compactos. Os engenheiros devem escolher métodos de montagem que atendam aos requisitos de seus filtros e aplicações EMI. A tabela abaixo descreve métodos de montagem comuns e seus usos:
Método de montagem | Descrição | Aplicativos |
Montagem horizontal | Coloca os indutores nas laterais, adequado para toroides maiores. | UPS, reatores de linha, módulos de potência industriais. |
Montagem vertical | Economiza espaço em PCBs, é econômico e utiliza suportes de plástico. | Módulos de potência em computadores, telecomunicações, iluminação. |
Montagem através de furo | Melhora a estabilidade e a capacidade atual, apoia ambas as orientações. | Eletrônica industrial pesada, automotiva. |
Montagem em superfície (SMD) | Minimiza o tempo de montagem, maximiza a densidade de posicionamento e suporta miniaturização. | Eletrônica pessoal, computação aeroespacial. |
Indutores eficientes e de alta qualidade suportam designs compactos modernos e eficiência energética. Os indutores de potência são essenciais para uma transmissão eficiente de energia, minimizando a perda de energia durante a transferência de energia elétrica. A seleção de indutores de potência de alta qualidade pode levar a reduções significativas nos custos operacionais para as empresas. Indutores eficientes minimizam a perda de energia durante a operação, o que é essencial para manter a eficiência em diversas aplicações. Em veículos elétricos, indutores de potência eficientes podem reduzir significativamente a perda de energia, ampliando assim a autonomia de condução. Nos smartphones, contribuem para prolongar a vida útil da bateria e reduzir a geração de calor. Os indutores com núcleo de ferrite gerenciam a energia elétrica armazenando-a e liberando-a com eficiência, o que minimiza as perdas. A alta permeabilidade magnética dos núcleos de ferrite é crucial para garantir um bom funcionamento em aplicações de alta frequência.
Os engenheiros devem selecionar indutores compatíveis que atendam aos requisitos dos filtros EMI, suportem correspondência de impedância e se ajustem às restrições de tamanho e montagem de seus projetos. Essas escolhas garantem supressão confiável de interferências, conformidade com padrões e operação eficiente em dispositivos modernos.
Engenheiros e amadores devem começar entendendo os requisitos de filtragem para seus projetos. Os padrões regulatórios estabelecem a linha de base para níveis de interferência aceitáveis. O processo para identificar esses requisitos envolve várias etapas:
1. Realize testes de pré-conformidade para detectar antecipadamente possíveis problemas de EMI.
2. Desenvolva um plano de teste que descreva padrões, equipamentos e critérios de aceitação.
3. Prepare o produto no modo de operação pretendido.
4. Configure o equipamento de teste e o produto de acordo com o plano.
5. Execute testes, monitore resultados e registre quaisquer anomalias.
6. Analise os dados do teste para confirmar a conformidade.
7. Gere um relatório detalhando procedimentos e resultados.
8. Implemente ações corretivas caso ocorram falhas.
9. Teste novamente após fazer as correções.
Descrição da evidência | Impacto na seleção do indutor do filtro EMI |
Os padrões regulatórios determinam os requisitos de desempenho para emissões conduzidas. | Eles determinam a perda de inserção necessária e as classificações dos componentes, influenciando a escolha do indutor em filtros EMI. |
Concentre-se na faixa de 150 kHz a 30 MHz para emissões conduzidas. | Esta banda é crítica para a conformidade, afetando o desempenho do filtro e a seleção do indutor. |
Aprovações de segurança e distâncias de fuga/liberação são essenciais para a confiabilidade. | Esses fatores garantem a segurança e conformidade elétrica, impactando o projeto e a seleção de indutores em filtros EMI. |
Antes de escolher o filtro EMI correto, os engenheiros devem analisar as características do circuito e do sistema. Os principais fatores incluem:
· Tipos de ruído, como interferência de modo comum e modo diferencial.
· Faixas de frequência de operação.
· Avaliações atuais do aplicativo.
· Desempenho térmico sob carga.
· Requisitos específicos da aplicação, incluindo padrões de segurança e limites de corrente de fuga.
Selecionar o material de núcleo correto também é importante. A ferrita é adequada para a maioria das aplicações de 150 kHz a 30 MHz. Os núcleos nanocristalinos oferecem maior densidade de fluxo de saturação e melhor desempenho em alta frequência. Núcleos de metal amorfo fornecem excelentes propriedades para requisitos de filtragem especializados.
A correspondência das especificações do indutor com a aplicação garante uma supressão eficaz de interferências. A tabela abaixo destaca como diferentes especificações afetam a filtragem de EMI:
Especificação | Impacto na filtragem EMI |
Valor de indutância | Deve ser dimensionado corretamente para limitar a impedância da banda passante. |
Avaliações atuais | Deve atender aos requisitos atuais específicos da aplicação. |
Padrões de Conformidade | Garante a supressão eficaz de interferência eletromagnética. |
Escolher o filtro EI certo no início do ciclo de projeto evita revisões dispendiosas. Os engenheiros devem considerar a frequência operacional, os níveis de corrente e a configuração dos filtros EI passivos. O não alinhamento das especificações com as necessidades da aplicação pode resultar em supressão de ruído inadequada e aumento da queda de tensão.
A revisão dos dados do fabricante ajuda a confirmar se os indutores atendem aos requisitos de filtragem. Critérios importantes incluem:
Critérios | Descrição |
Avaliações elétricas | Confirme a tensão da linha, a corrente nominal com desclassificação, a frequência da rede elétrica e a faixa de temperatura operacional. |
Desempenho EMC | Revise as curvas de perda de inserção para atenuação de modo comum e modo diferencial em frequências especificadas. |
Segurança e vazamento | Verifique as certificações e padrões exigidos, incluindo limites para vazamento de terra e do paciente. |
Ajuste mecânico | Considere o tipo de montagem e suas implicações no espaço, no fluxo de ar e na conveniência da fiação. |
Indutores de alta qualidade melhoram a confiabilidade dos filtros EI em aplicações exigentes.
Os testes e a validação confirmam que os filtros EMI escolhidos atendem a todos os requisitos. As melhores práticas incluem:
1. Identifique as fontes de ruído e suas faixas de frequência.
2. Selecione componentes de alta qualidade com especificações adequadas.
3. Coloque filtros perto de fontes de ruído para minimizar a EMI irradiada.
4. Minimize os efeitos parasitas usando traços curtos e diretos de PCB.
5. Use blindagem para reduzir ainda mais a interferência.
6. Teste o desempenho do filtro com analisadores de espectro e analisadores de rede.
7. Ajuste a configuração conforme necessário para uma filtragem ideal.
Tip: Always match inductors with capacitors to create effective passive emi filters. This combination blocks unwanted interference and ensures compliance with standards.
Checklist for Choosing the Right EMI Filter:
· Define filtering requirements and compliance standards.
· Analyze circuit noise and system needs.
· Match inductor specs to the application and configuration.
· Review manufacturer data for quality and fit.
· Test and validate filter performance in real-world conditions.
Many engineers make the mistake of not considering the full frequency range when designing emi filters. Filters that do not target the right frequencies allow interference to pass through, reducing the effectiveness of filtering. Impedance mismatches between filters and other components can also weaken suppression. When filters do not match the system’s impedance, interference can reflect back into the circuit, causing unexpected noise and performance issues. Engineers should always verify that filters block interference across the required frequency spectrum.
Core saturation and losses often go unnoticed during emi filter selection. When the core material saturates, the filter loses its ability to block interference. This leads to increased current ripple and possible filter failure. High core losses generate heat, which can damage filters and nearby components. Engineers must select filters with core materials that handle the expected current without saturating. They should also consider losses to maintain reliable filtering in all applications.
Selecting filters with the wrong inductance or current rating can cause serious problems. Mismatched inductance may result in voltage overshoots that exceed the breakdown voltage of sensitive components. Parasitic inductance can create ringing, which generates additional interference and disrupts nearby systems. Filters with insufficient current ratings may overheat or fail during operation. Increased switching losses can occur, leading to prolonged periods of high voltage and current. Engineers must match the inductance and current rating of filters to the needs of their applications to ensure effective filtering and circuit reliability.
Some engineers focus only on electrical properties and ignore physical constraints. Filters that do not fit the available space or mounting method may not perform as intended. Poor mounting can lead to mechanical stress, reduced heat dissipation, and even filter failure. Engineers should always consider the size and mounting requirements of filters, especially in compact or high-density applications.
O uso de indutores genéricos ou incompatíveis em filtros EMI geralmente leva a filtragem insuficiente e aumento de interferência. Filtros projetados sem considerar as necessidades específicas da aplicação podem não ter isolamento adequado entre os circuitos. Negligenciar os efeitos da corrente de partida, picos de tensão ou a necessidade de proteção ESD pode comprometer o desempenho dos filtros. Os engenheiros devem evitar selecionar filtros com base apenas no tamanho ou no custo. Em vez disso, eles devem escolher filtros adaptados aos requisitos exclusivos de suas aplicações para garantir uma supressão confiável de interferências.
Dica: Uma revisão cuidadosa dos erros comuns pode ajudar os engenheiros a evitar erros de projeto dispendiosos e obter uma supressão robusta de EI.
Os erros mais comuns na seleção do filtro EMI incluem:
1. Filtragem insuficiente
2. Falta de isolamento entre circuitos
3. Negligenciando os efeitos da corrente de partida
4. Ignorando picos de tensão
5. Não usar diodos de proteção ESD
6. Escolha de indutância errada para aplicação
7. Ignorando as margens de rating atuais
8. Com vista para DCR
9. Seleção baseada apenas no tamanho

Estudos de caso revelam como indutores compatíveis transformam filtros EI em aplicações de fontes de alimentação. Os engenheiros geralmente selecionam indutores que atendem aos requisitos elétricos e mecânicos de seus filtros. Essa seleção cuidadosa leva a uma supressão confiável de interferências e a uma melhor conformidade. O filtro EMI da fonte de alimentação DOREXS é um forte exemplo. Os engenheiros observaram maior confiabilidade e desempenho após a integração de indutores compatíveis. Esses filtros mantiveram operação estável e atenderam aos padrões regulatórios. As aplicações do mundo real mostram que projetos robustos de filtros orientam os engenheiros em direção a soluções eficazes.
· Indutores compatíveis melhoram a confiabilidade do filtro.
· Os filtros alcançam os níveis de desempenho desejados em aplicações de fontes de alimentação.
· Os engenheiros desenvolvem soluções compatíveis aprendendo com estudos de caso bem-sucedidos.
Indutores incompatíveis geralmente causam falhas de filtro em aplicações de filtros EMI. Às vezes, os engenheiros ignoram parâmetros importantes, como valor de indutância ou classificação de corrente. Os filtros podem permitir a passagem de interferências, levando a problemas de ruído e não conformidade regulatória. Um caso envolveu um filtro de fonte de alimentação que usava um indutor genérico. O filtro não conseguiu bloquear a interferência, resultando em operação instável e aumento de ruído. Os engenheiros substituíram o indutor por um modelo compatível, que restaurou a filtragem e a conformidade adequadas.
Problema | Causa | Resultado |
Falha no filtro | Indutor incompatível | Maior interferência |
Não conformidade regulatória | Valor de indutância incorreto | Problemas de ruído |
Operação instável | Classificação atual insuficiente | Mau funcionamento do filtro |
As aplicações de campo ensinam aos engenheiros lições valiosas sobre filtros EI. Os engenheiros aprendem que os indutores compatíveis desempenham um papel crítico no bloqueio de interferências e na manutenção da integridade do sinal. Os filtros devem atender às necessidades de suas aplicações para garantir uma operação confiável. Engenheiros que analisam falhas e sucessos do mundo real desenvolvem melhores projetos de filtros. Eles evitam erros comuns e selecionam indutores que suportam filtragem robusta.
Dica: Os engenheiros devem sempre revisar os estudos de caso e os dados de campo antes de selecionar indutores para filtros EI. Essa prática ajuda a prevenir interferências e garante conformidade em aplicações exigentes.
Indutores compatíveispermanecem essenciais para uma filtragem eficaz de EMI e conformidade regulatória. Os engenheiros que seguem um processo de seleção estruturado alcançam eficiência energética, integridade de sinal e supressão EMI confiável.
· Revise os requisitos do circuito
· Corresponder às especificações do indutor
· Validar com dados do fabricante
A aplicação dessas etapas ajuda os engenheiros a construir filtros robustos e evitar erros comuns. A supressão EMI confiável começa com a seleção cuidadosa dos componentes.
Um indutor torna-se compatível quando suas propriedades elétricas e mecânicas correspondem às necessidades do circuito. Os engenheiros verificam a indutância, a corrente nominal, o material do núcleo e a resposta de frequência para garantir uma supressão EMI confiável.
Diferentes tipos de indutores, como chips toroidais ou multicamadas, oferecem benefícios exclusivos. Os indutores toroidais reduzem vazamentos e suportam filtragem de alta frequência. Os indutores de chip multicamadas se adaptam a designs compactos e fornecem desempenho estável.
Combinar indutores com capacitores cria filtros eficazes. Este emparelhamento bloqueia interferências indesejadas e permite a passagem dos sinais desejados. Os engenheiros alcançam a supressão ideal selecionando componentes que se complementam.
Sim. Os indutores genéricos podem não ter classificações adequadas ou materiais de núcleo adequados. Freqüentemente, eles não conseguem bloquear a interferência, levando a uma operação instável e a problemas regulatórios.
O material do núcleo determina a perda e a resposta de frequência. Os núcleos de ferrite são adequados para a maioria dos filtros EMI. Metais nanocristalinos e amorfos lidam com frequências mais altas e reduzem perdas. Os engenheiros selecionam os materiais principais com base nas necessidades da aplicação.
