Por que a eletrônica de potência usa indutores de núcleo de haste personalizados para aplicações de caminho magnético aberto

A eletrônica de potência moderna geralmente requer indutores que possam permanecer estáveis ​​quando a corrente muda drasticamente. Nessas condições, a geometria do núcleo magnético torna-se tão importante quanto a indutância e as classificações de corrente.

Um indutor de núcleo de haste personalizado usa um caminho magnético aberto em vez de um circuito magnético totalmente fechado. Em vez de manter a maior parte do fluxo dentro de um núcleo fechado, o campo magnético se estende pelo ar circundante. A maior relutância magnética resultante pode ajudar a reduzir o risco de saturação abrupta durante operação de alta corrente.

Isso torna os projetos de caminho magnético aberto úteis em fontes de alimentação, conversores CC-CC, circuitos de controle de motores e outras aplicações onde picos de corrente, condições térmicas e espaço de instalação disponível devem ser considerados.

Ajustando as dimensões do núcleo, a estrutura do enrolamento, o tamanho do fio e o material magnético, os engenheiros podem desenvolver um indutor que atenda melhor aos requisitos elétricos e mecânicos de uma aplicação específica.

Física de Caminho Magnético Aberto em Núcleos Indutores

Um indutor converte energia elétrica em energia magnética quando a corrente passa por seu enrolamento. O material do núcleo fornece um caminho para o fluxo magnético e influencia fortemente a indutância, o comportamento de saturação e o armazenamento de energia.

A ferrita oferece permeabilidade muito maior que o ar, permitindo que o fluxo magnético se concentre dentro do núcleo. Contudo, quando o circuito magnético inclui um percurso de ar substancial, a relutância total aumenta. Isso muda a forma como o componente responde à medida que a corrente aumenta.

Relutância e saturação suave

Uma estrutura magnética fechada, como um núcleo toroidal, fornece um caminho de baixa relutância para o fluxo magnético. Isto é útil quando é necessária alta densidade de indutância, mas o núcleo pode aproximar-se da saturação de forma relativamente rápida à medida que a corrente aumenta.

Um caminho magnético aberto introduz relutância adicional no circuito magnético. Como o ar tem permeabilidade muito menor que a ferrita, a porção de ar limita a densidade geral do fluxo que se desenvolve dentro do material magnético.

Como resultado, a indutância geralmente diminui mais gradualmente com o aumento da corrente. Esse comportamento é comumente descrito como saturação suave .

Para circuitos de potência expostos a picos de corrente de curta duração, uma redução gradual na indutância pode ser preferível a uma mudança abrupta. Dá ao circuito uma resposta mais previsível durante sobrecargas e transientes de comutação.

Armazenamento de energia sob polarização DC

O armazenamento de energia é outra consideração importante ao selecionar um indutor para conversão de energia.

Um componente magnético deve manter indutância suficiente enquanto transporta a corrente CC esperada. Se o núcleo entrar em saturação profunda, a indutância poderá cair significativamente, afetando a corrente de ondulação e o comportamento geral do conversor.

Com um caminho magnético aberto, uma porção maior da energia magnética pode ser associada à região de ar circundante. Como o ar não satura da mesma forma que um material ferromagnético, a estrutura pode fornecer tolerância útil à polarização CC.

Essa característica faz com que valha a pena considerar configurações de núcleo aberto para fontes de alimentação de alta corrente, controladores de motores, circuitos de filtragem e outras aplicações onde a corrente operacional varia substancialmente.

A desvantagem é que uma estrutura aberta permite que mais fluxo magnético se estenda para fora do componente. Portanto, o desempenho elétrico e a compatibilidade eletromagnética devem ser avaliados em conjunto durante o projeto do circuito.

Projeto personalizado de indutor de núcleo de haste

A principal vantagem de um projeto de núcleo de haste personalizado é a flexibilidade.

Em vez de selecionar um componente padrão e adaptar o circuito ao seu redor, os engenheiros podem ajustar a estrutura física do indutor de acordo com os requisitos reais da aplicação.

O comprimento do núcleo, o diâmetro, o material, a área do enrolamento, o tamanho do fio e a contagem de voltas influenciam as características elétricas finais.

Um núcleo mais longo ou de diâmetro maior pode fornecer espaço de enrolamento adicional e alterar o caminho magnético efetivo. Uma estrutura menor pode ajudar a reduzir a área ocupada, mas pode impor limites maiores ao manuseio de corrente e à dissipação térmica.

A combinação certa depende da indutância alvo, da corrente operacional, da frequência de comutação, da faixa de temperatura e do espaço de instalação disponível.

Proporção de aspecto e otimização de enrolamento

A relação entre o comprimento e o diâmetro do núcleo afeta a distribuição do campo magnético ao redor do componente. Os engenheiros podem usar essa relação para equilibrar indutância, características de saturação e dimensões físicas.

O design do enrolamento é igualmente importante.

Para aplicações de alta corrente, um fio de cobre mais espesso pode reduzir a resistência CC e as perdas de condução associadas. O fio plano também pode ser considerado quando uma seção transversal de condutor maior for necessária dentro de uma área de enrolamento limitada.

O espaçamento entre curvas afeta o isolamento elétrico e o comportamento de alta frequência. O enrolamento excessivamente apertado pode aumentar os efeitos parasitas, enquanto o espaçamento excessivo pode aumentar o tamanho geral do componente.

Uma estrutura de enrolamento personalizada precisa, portanto, equilibrar vários fatores, em vez de simplesmente maximizar o número de voltas.

Para aplicações de comutação, os engenheiros também podem avaliar a resistência CA, o efeito pelicular, as perdas de proximidade e o aumento de temperatura. Esses fatores tornam-se cada vez mais importantes à medida que a frequência operacional aumenta.

Considerações sobre gerenciamento térmico e EMI

O desempenho térmico costuma ser um dos motivos pelos quais os engenheiros consideram uma estrutura de núcleo aberto.

Um indutor com núcleo de haste expõe uma porção relativamente grande de sua superfície ao ar circundante. Com fluxo de ar suficiente, o calor gerado pelo enrolamento e pelo núcleo pode ser transferido para o ambiente sem depender inteiramente do PCB.

A temperatura operacional mais baixa ajuda a manter características elétricas mais estáveis ​​durante ciclos operacionais longos.

No entanto, o caminho magnético aberto também cria uma importante consideração de projeto: fluxo magnético parasita .

Ao contrário dos indutores blindados, um componente de núcleo aberto permite que parte do seu campo magnético se estenda para a área circundante. Se o indutor estiver posicionado muito próximo de traços de sinais sensíveis, sensores, linhas de comunicação ou circuitos de feedback, poderá ocorrer acoplamento magnético indesejado.

O layout da PCB, portanto, torna-se parte do processo de projeto do indutor.

Os engenheiros podem reduzir a interferência:

· Manter traços de sinais sensíveis longe da região do campo magnético

· Posicionar o componente em uma orientação apropriada

· Minimizando áreas de loop de alta corrente

· Fornecer espaço físico suficiente

· Usando blindagem localizada quando necessário

· Separação das seções de alimentação e controle da PCB

O objetivo não é necessariamente eliminar todo o fluxo magnético externo, mas controlar sua interação com circuitos próximos.

Aplicações de eletrônica de potência para indutores de caminho aberto

Os indutores de caminho magnético aberto podem ser usados ​​em diversas aplicações onde a estabilidade da corrente e as características de saturação suave são mais importantes do que a blindagem magnética máxima.

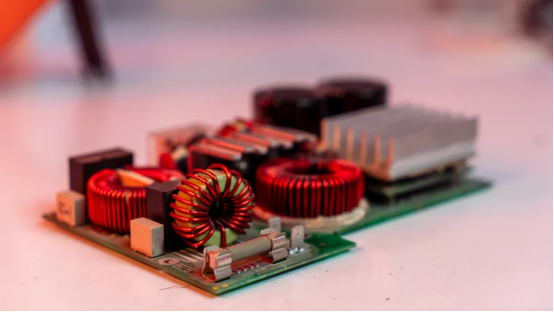

Filtragem de alta corrente

As fontes de alimentação geram correntes onduladas durante a operação de comutação. Um indutor colocado no estágio de filtragem limita mudanças rápidas de corrente e ajuda a suavizar a forma de onda de saída.

Em altas correntes de carga, é fundamental manter a indutância utilizável. Um caminho magnético aberto pode fornecer uma resposta de indutância gradual à medida que a corrente aumenta, tornando o componente adequado para circuitos com condições de carga variáveis.

Os engenheiros podem usar estruturas de haste personalizadas quando um componente padrão não pode fornecer a combinação necessária de indutância, capacidade de corrente e dimensões mecânicas.

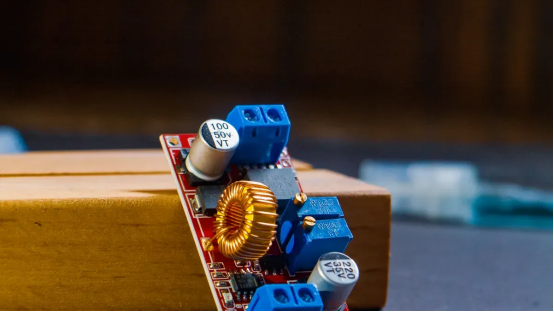

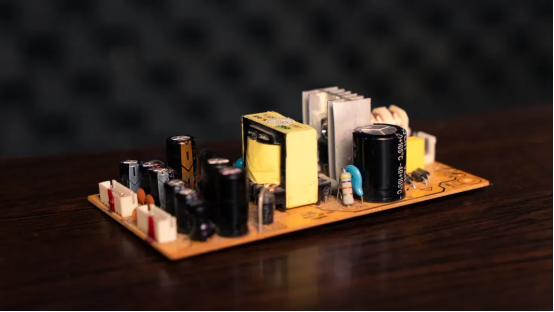

Conversão DC-DC

Os conversores Buck e Boost dependem muito de seus indutores.

Durante cada ciclo de comutação, o indutor armazena e libera energia enquanto controla a ondulação da corrente. Se o componente saturar muito rapidamente, a corrente de ondulação poderá aumentar acentuadamente e colocar pressão adicional nos dispositivos de comutação e nos capacitores.

Uma estrutura de núcleo de haste adequadamente projetada pode fornecer um comportamento de corrente previsível em toda a faixa operacional do conversor.

O tamanho do núcleo, a resistência do enrolamento, a frequência de comutação e as características de saturação devem ser avaliadas em conjunto, em vez de tratar a indutância como o único critério de seleção.

Circuitos de energia automotivos e industriais

A eletrônica automotiva e industrial freqüentemente sofre rápidas mudanças de carga. Motores, atuadores, bombas e conversores de comutação podem gerar picos de corrente de curta duração.

Um indutor de núcleo aberto personalizado pode ser projetado em torno dessas condições operacionais.

Para aplicações automotivas, o ciclo de temperatura, a vibração, o espaço de instalação e a confiabilidade a longo prazo também precisam ser considerados. Os equipamentos industriais podem dar maior ênfase à corrente contínua, às condições de resfriamento e à robustez mecânica.

O componente, portanto, precisa corresponder ao ambiente operacional completo e não apenas à especificação elétrica nominal.

Como selecionar um indutor de núcleo de haste personalizado

A seleção de um componente personalizado deve começar com as condições reais do circuito.

Parâmetros importantes incluem:

Margem Atual e de Saturação

A corrente nominal por si só não fornece informações suficientes para aplicações de alta corrente.

Os engenheiros devem examinar a curva indutância versus corrente e identificar quanta indutância permanece na carga máxima esperada.

Para circuitos com grandes correntes transitórias, muitas vezes é necessária margem adicional. Um componente que funciona bem na corrente nominal pode se comportar de maneira muito diferente durante a partida, sobrecargas de curta duração ou mudanças repentinas de carga.

O objetivo é manter o indutor dentro de uma região operacional previsível, em vez de projetar diretamente no limite de saturação.

Avaliação de Frequência e Perdas

Os valores de indutância medidos em baixa frequência podem não representar totalmente o comportamento dos componentes em um conversor de comutação.

Em frequências mais altas, a perda do núcleo, a resistência do enrolamento, o efeito pelicular e o efeito de proximidade podem aumentar. Estas perdas contribuem para o aumento da temperatura e reduzem a eficiência geral do sistema.

Por esta razão, os engenheiros devem avaliar o componente na frequência de comutação real sempre que possível.

Um enrolamento personalizado pode então ser desenvolvido para reduzir a perda desnecessária de cobre, mantendo a indutância e a capacidade de corrente necessárias.

Por que a personalização é importante em projetos de energia modernos

Os indutores padrão funcionam bem quando suas especificações elétricas e mecânicas já correspondem à aplicação. Contudo, sistemas de energia especializados muitas vezes impõem vários requisitos ao mesmo tempo.

Um componente pode precisar fornecer:

· Alta capacidade de corrente

· Comportamento de saturação controlada

· Baixa resistência CC

· Indutância específica

· Dimensões compactas

· Melhor dissipação de calor

· Uma configuração de enrolamento definida

· Operação estável através de mudanças de temperatura

Atender a todos esses requisitos com um componente pronto para uso pode ser difícil.

Um indutor de núcleo de haste personalizado permite que os engenheiros ajustem a estrutura magnética e de enrolamento em torno do circuito real, em vez de comprometer o projeto do circuito para acomodar um componente fixo.

Esta abordagem pode ser particularmente útil para fontes de alimentação industriais, conversores DC-DC, sistemas de controle de motores, eletrônica automotiva e equipamentos especializados de conversão de energia.

O projeto final deve ser sempre validado através de testes elétricos, testes térmicos e, quando relevante, avaliação de compatibilidade eletromagnética.

Conclusão

Os indutores de caminho magnético aberto fornecem um equilíbrio diferente entre indutância, comportamento de saturação, desempenho térmico e blindagem magnética em comparação com projetos de núcleo fechado.

O caminho de ar adicional aumenta a relutância magnética e pode produzir uma resposta de indutância mais suave à medida que a corrente aumenta. Isso torna as estruturas de núcleo de haste úteis em aplicações onde a corrente muda rapidamente ou onde o comportamento previsível sob polarização CC é importante.

Ao mesmo tempo, a estrutura aberta requer posicionamento cuidadoso da PCB e consideração de EMI porque parte do campo magnético se estende além do núcleo.

Para aplicações exigentes, a personalização proporciona maior controle sobre as dimensões do núcleo, geometria do enrolamento, seleção de fios, indutância, resistência e comportamento térmico. Um indutor de núcleo de haste personalizado adequadamente projetado pode, portanto, se tornar uma solução prática quando os indutores padrão não conseguem atender aos requisitos elétricos e mecânicos de um sistema de energia especializado.

Perguntas frequentes

Qual é o principal benefício de um indutor de caminho magnético aberto?

O caminho magnético aberto aumenta a relutância magnética e pode produzir uma redução mais gradual na indutância à medida que a corrente aumenta. Este comportamento é útil em circuitos de alta corrente com variação significativa de carga.

Por que escolher um indutor de núcleo de haste personalizado em vez de um componente padrão?

A personalização permite que os engenheiros ajustem o tamanho do núcleo, a estrutura do enrolamento, o diâmetro do fio e a indutância de acordo com os requisitos reais do circuito. Isto é útil quando as dimensões padrão dos componentes ou as classificações elétricas não são adequadas.

Os indutores com núcleo de haste são adequados para conversores DC-DC?

Sim. As estruturas do núcleo da haste podem ser usadas em circuitos de conversão DC-DC onde a ondulação da corrente, o comportamento de saturação, o desempenho térmico e as dimensões físicas são cuidadosamente combinados com o projeto do conversor.

Os indutores de núcleo aberto criam problemas de EMI?

Eles podem produzir mais fluxo magnético externo do que estruturas blindadas. A orientação adequada dos componentes, o espaçamento da PCB, o controle do circuito de corrente e a blindagem local podem ajudar a reduzir o acoplamento magnético indesejado.

O que os engenheiros devem verificar antes de selecionar um indutor com núcleo de haste?

Os principais fatores incluem indutância, corrente de saturação, resistência CC, frequência operacional, material do núcleo, faixa de temperatura, dimensões físicas e ambiente magnético ao redor do componente.
