O espaço do PCBA é apertado? Gujing tem 23 anos de experiência e fornece pinos indutores de anel magnético personalizados

No design de produtos eletrônicos compactos, o espaço do PCBA é precioso. A disposição dos pinos dos indutores de anel magnético muitas vezes se torna uma restrição importante no layout - o espaçamento fixo dos pinos dos componentes padrão geralmente entra em conflito com o espaço de instalação específico, forçando a instalação não apenas a ocupar o espaço dos dispositivos adjacentes, mas também pode afetar o desempenho do circuito.

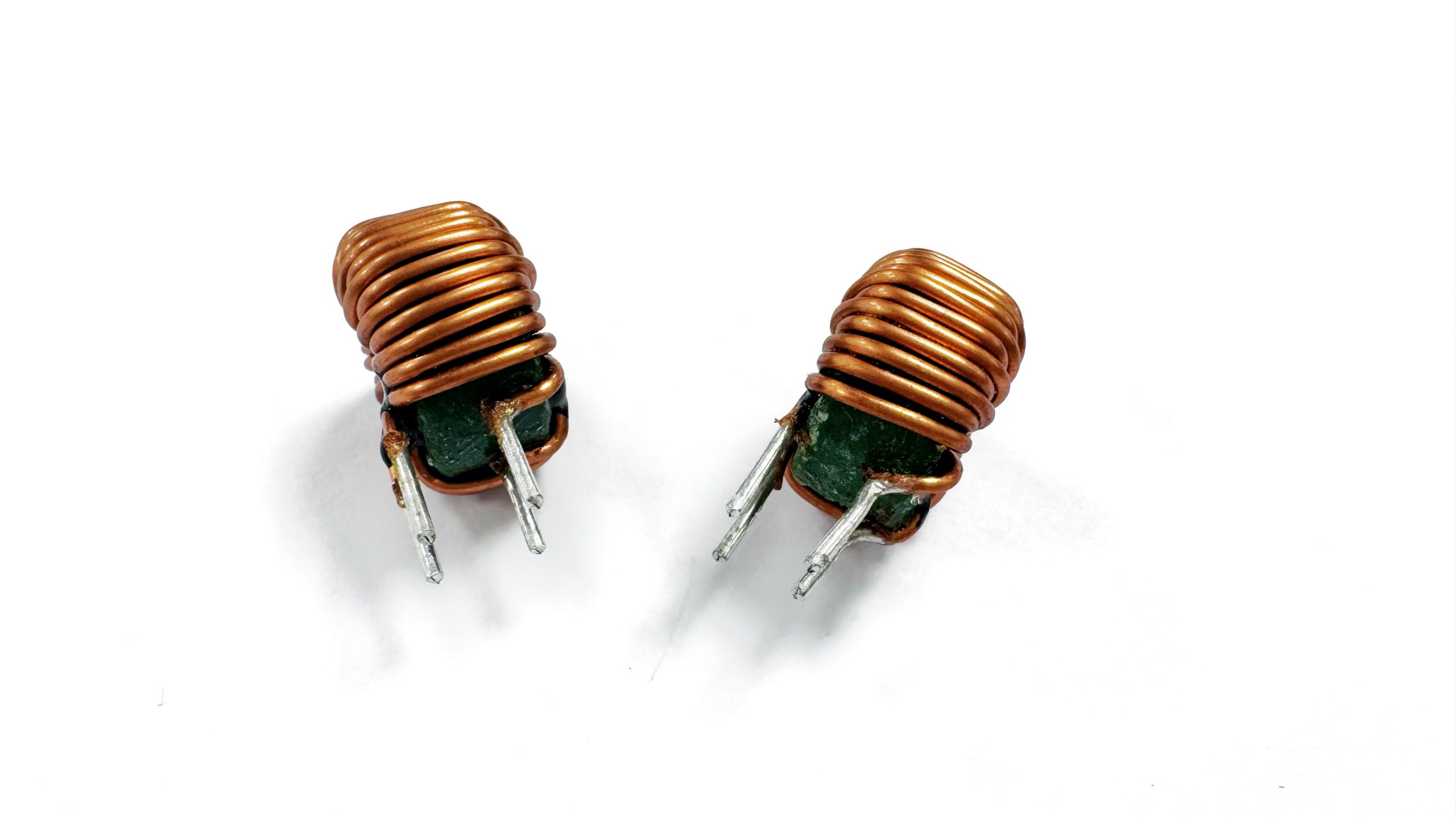

A Gujing Electronics está profundamente envolvida na fabricação de indutores há 23 anos. Em resposta a esse problema, Gujing colaborou recentemente com clientes da nova indústria de energia fotovoltaica para desenvolver um indutor de anel magnético para seus novos projetos. Gujing fornece serviços de personalização exclusivos e completos, usando pinos dobrados especiais para adaptar e resolver problemas de instalação com precisão em espaços limitados.

1. Layout dos pinos: principais fatores que afetam o espaço e o desempenho

O layout dos pinos dos indutores de anel magnético está diretamente relacionado a:

Utilização do espaço: espaçamento inadequado entre pés e espaçamento entre fileiras desperdiça área de superfície da placa, o que pode levar ao relayout;

Desempenho elétrico: Dobras ou espaçamentos irregulares podem introduzir parâmetros parasitas, afetando a estabilidade;

Compatibilidade de produção: É necessário evitar interferências com componentes periféricos durante a soldagem.

É difícil adaptar produtos padronizados a cenários em constante mudança, e a personalização tornou-se uma escolha inevitável para o uso eficiente do espaço.

2、 Solução personalizada para Gujing: adaptação precisa, desempenho sem preocupações

Com base na experiência e no acúmulo tecnológico da 23ª geração, Gujing fornece uma solução completa de processo, desde o projeto até a produção:

1. Design colaborativo de parâmetros

Nossa equipe de engenharia recomendará a solução ideal de espaçamento de pinos e espaçamento de linhas com base nos requisitos do circuito, espaço de instalação e layout circundante. Seja comprimindo o espaçamento para se adaptar a áreas estreitas ou ajustando o layout para evitar componentes de alto nível, é possível obter uma correspondência precisa, maximizando o uso de cada milímetro de espaço.

2. Processo de dobra preciso

Com um banco de dados de processos maduro, controlamos rigorosamente o raio de curvatura e a tensão de diferentes diâmetros de fio e revestimentos para garantir:

Tamanho exato de acordo com o projeto;

Não danifique a camada isolante do fio esmaltado;

Manter a resistência mecânica dos pinos;

Garanta um desempenho estável e não afetado de núcleos e bobinas magnéticas.

3. Garantia de compatibilidade de produção

Paralelamente à customização, consideramos simultaneamente:

A forma do pino é compatível com o seu processo de soldagem;

Tolerância correspondente à abertura do PCB;

Reserve espaços razoáveis ​​para dispositivos periféricos para evitar interferências.

3. Herança de Gu Jing: 23 anos de experiência em fabricação inteligente, inovação contínua

A biblioteca de casos oferece suporte a respostas rápidas: atendendo clientes em diversas áreas, como eletrônica automotiva, fontes de alimentação industriais e novas energias, atendendo a um grande número de necessidades especiais personalizadas e sendo capaz de fornecer rapidamente soluções confiáveis.

Seguindo a iteração da demanda do mercado: Otimizamos continuamente materiais e processos para garantir que serviços personalizados não apenas resolvam problemas de instalação, mas também se alinhem com a tendência de desenvolvimento de circuitos de alto desempenho e alta confiabilidade.

Serviço técnico completo: desde o design da solução até a produção em massa, proporcionando colaboração técnica ao longo de todo o processo, tornando-se uma extensão da equipe de P&D do cliente e fornecendo suporte sistemático.

Conclusão

Quando os indutores padrão não atendem ao seu layout espacial, não há necessidade de comprometer o desempenho ou a racionalidade do projeto.

Entre em contato com a Gujing: Por meio da personalização específica dos pinos, integramos perfeitamente indutores de anel magnético ao seu projeto, superando os desafios de instalação em espaços limitados e facilitando a integração eficiente do produto.

Rompendo as limitações espaciais, começando com um indutor personalizado de Gujing.
