Introdução
Gujing Inductor, um fabricante profissional de indutores OEM e ODM com 23 anos de experiência no setor, forneceu uma solução personalizada de substituição de indutores bem-sucedida para um fabricante líder de fontes de alimentação automotivas de nova energia. Este projeto resolve totalmente os problemas de produção em massa causados pelos indutores toroidais tradicionais, ajudando os clientes de eletrônicos automotivos a atualizar as linhas de produção, estabilizar a qualidade do produto e reduzir os custos gerais de fabricação.
Histórico do projeto e pontos problemáticos do cliente
O equipamento de fonte de alimentação automotiva do cliente adotou originalmente um indutor toroidal passante de 10×4mm, com indutância nominal de 27,5μH a 1kHz e indutância real de 24μH testada sob frequência operacional de 100kHz.
Os indutores passantes tradicionais dependem da montagem manual de plug-in durante a fabricação em massa, o que traz várias desvantagens inevitáveis:
1. Má consistência dos parâmetros elétricos nos lotes de produção, resultando em rendimento instável do produto;
2. Alto custo de mão de obra para montagem manual e baixo rendimento de produção;
3. Difícil de realizar a produção SMT totalmente automática, restringindo a expansão da capacidade a longo prazo.
O cliente apresentou requisitos básicos claros para o projeto de substituição:
1. Nenhuma modificação no layout do PCB existente e na estrutura do circuito;
2. Os indutores SMD devem corresponder a todo o desempenho elétrico do indutor toroidal original;
3. Equilibrar o custo da matéria-prima para produção em massa, ao mesmo tempo que atende às rigorosas condições de trabalho de nível automotivo.
Suporte Técnico Profissional de Gujing
Apoiado por três pontos fortes competitivos: 23 anos de pesquisa e desenvolvimento de indutores OEM e ODM e experiência em fabricação, serviço técnico exclusivo e completo para clientes de design eletrônico e mais de 20.000 fórmulas de pó de núcleo magnético autodesenvolvidas, a equipe de engenharia de Gujing lançou uma avaliação técnica dedicada rapidamente após receber a demanda do cliente.
Nossos engenheiros realizaram uma verificação abrangente cobrindo o espaço dimensional de montagem da PCB, parâmetros elétricos completos do indutor original, padrões de alta temperatura, vibração e resistência a interferência para eletrônicos automotivos, e realizaram cálculos multidimensionais e correspondência de acordo com o cronograma de produção em massa de grande volume do cliente.
Solução de correspondência final e principais vantagens

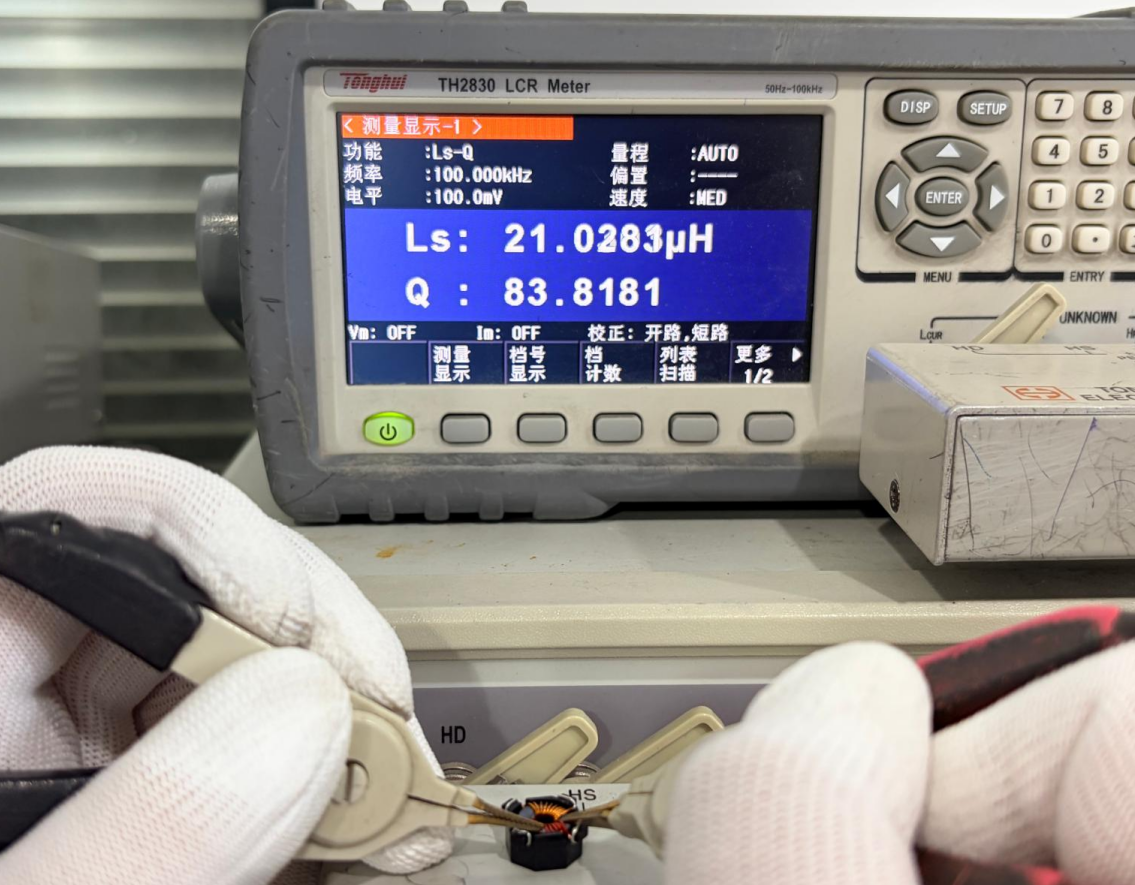

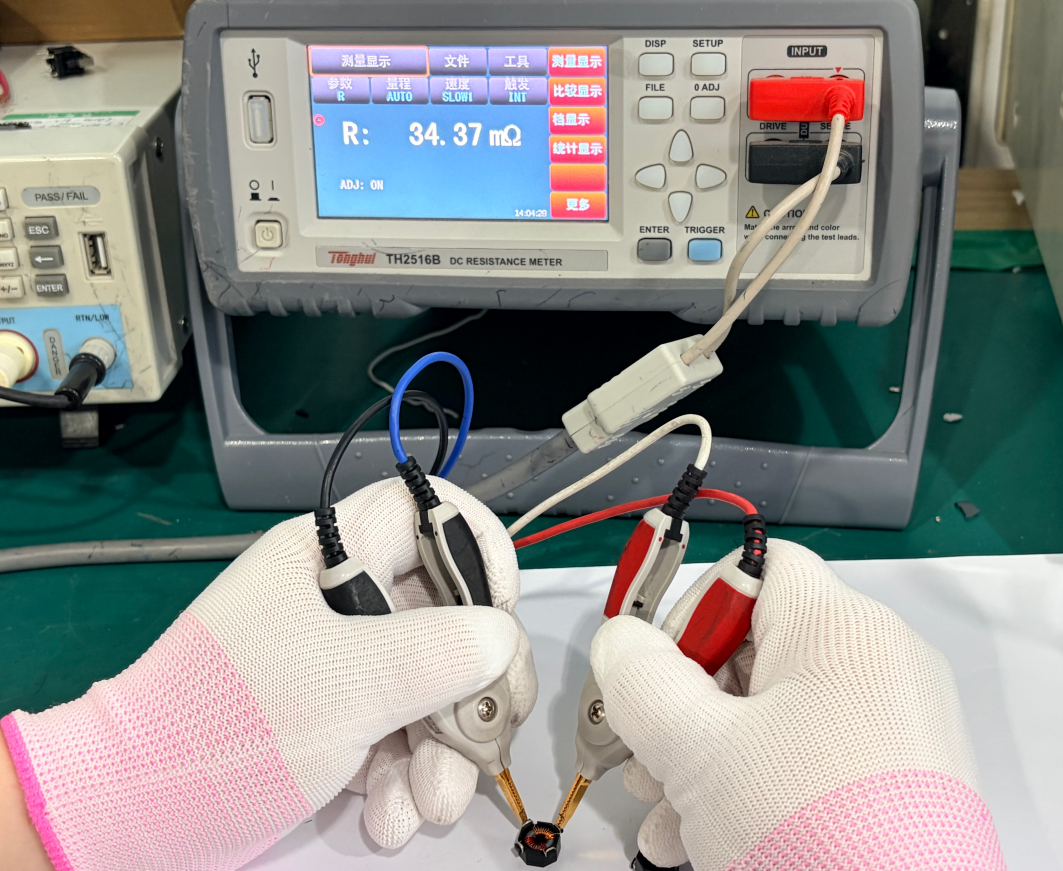

Após triagem sistemática e testes de desempenho, Gujing confirmou dois modelos de indutores SMD maduros e totalmente compatíveis para o cliente:
GTCSM1207C-280DT e GTCSM1207C-450DT
As duas soluções de indutores SMD agregam valor notável ao cliente:
Correspondência completa de desempenho: indutância totalmente consistente, DCR, corrente de saturação e características de frequência com o indutor toroidal original de 10 × 4 mm com furo passante;
1. Redesenho zero de PCB: ajuste perfeito à pegada original da placa de circuito, sem custo extra de desenvolvimento ou atraso no ciclo de design;
2.Suporte para montagem SMT totalmente automática: Elimine completamente os processos manuais de plug-in, reduza significativamente os custos de mão de obra e fabricação de montagem;
3. Parâmetros de lote estáveis: Resolva fundamentalmente o problema de desempenho elétrico inconsistente entre lotes, melhore efetivamente o rendimento do produto acabado e a estabilidade de operação do equipamento em ambientes de trabalho automotivos adversos.
Resumo do projeto
Gujing Inductor fornece serviço completo de processo completo, incluindo seleção de parâmetros, correspondência de simulação de desempenho, verificação de amostra e entrega de produção em massa para este projeto de substituição de indutor de fonte de alimentação automotiva.
Este caso do mundo real prova a forte capacidade da Gujing na substituição personalizada de indutores pino a pino, especialmente para veículos de nova energia, eletrônicos automotivos e indústrias de fornecimento de energia industrial. Apoiamos clientes globais na substituição de indutores passantes tradicionais por indutores SMD para obter melhoria de qualidade, aumento de eficiência de produção e redução de custo total.
Perguntas frequentes
O que um indutor faz em um circuito?
Um indutor armazena energia em um campo magnético quando a corrente flui através dele. Este componente ajuda a controlar o fluxo de eletricidade. Muitos circuitos usam um indutor para filtrar sinais, reduzir ruído ou estabilizar tensão.
Como alguém pode saber se um indutor está com defeito?
Ele ou ela pode verificar se há danos visíveis, como queimaduras ou fios quebrados. Um indutor defeituoso geralmente faz com que o circuito perca energia ou crie ruído. Testar com um multímetro ajuda a confirmar se o indutor funciona conforme o esperado.
Uma pessoa pode substituir um indutor por qualquer peça semelhante?
Não, ele deve sempre corresponder ao valor original. Cada indutor tem uma função específica no circuito. Usar o tipo errado pode causar mau funcionamento do circuito ou falha na filtragem dos sinais corretamente.
Por que a remoção do indutor ajuda nos testes?
A remoção do indutor isola-o do resto do circuito. Esta etapa evita que outros componentes afetem a medição. Testes precisos garantem que o indutor atenda aos requisitos do circuito.
Quais ferramentas ajudam na solução de problemas de indutores em casa?
Um multímetro digital, um ferro de solda, uma pinça e uma lupa ajudam na solução de problemas básicos. Essas ferramentas permitem que qualquer pessoa inspecione, teste e substitua um indutor em um circuito com segurança e eficácia.
