Como ler códigos de marcação de indutores SMD com rapidez e precisão

 A leitura de códigos numéricos em um indutor smd requer três elementos básicos: dígitos básicos em microhenries (μH), um multiplicador e a letra "R" como ponto decimal.

· 1R0 = 1,0 μH

· 4R7 = 4,7 μH

· 100 = 10 μH

Os técnicos inspecionam cada indutor smd para verificar o layout da placa. Bancos de dados padrão esclarecem os valores do indutor smd durante a montagem. Dominar a seleção de indutores smd e saber como escolher um indutor smd ajuda os engenheiros a colocar o indutor certo em dispositivos modernos. Testes precisos garantem que cada indutor opere de maneira confiável.

Decodificando códigos numéricos de indutores SMD

Componentes maiores geralmente imprimem marcações numéricas diretamente em seu invólucro superior. Estas marcações revelam parâmetros eletrônicos essenciais sem exigir medições físicas.

Regras do código do indutor SMD de 3 dígitos

Os fabricantes frequentemente marcam os componentes padrão usando três dígitos numéricos. Esta notação padroniza os valores dos indutores smd em todas as linhas globais de fabricação de eletrônicos.

Dígitos Significativos e Multiplicadores

O sistema de três dígitos usa uma regra matemática simples:

· Dois primeiros dígitos : representam os principais algarismos de base significativos.

· Terceiro dígito : atua como um multiplicador de potência de dez ($10^x$).

· Tolerância Padrão : Geralmente indica uma tolerância padrão de componente de 5%.

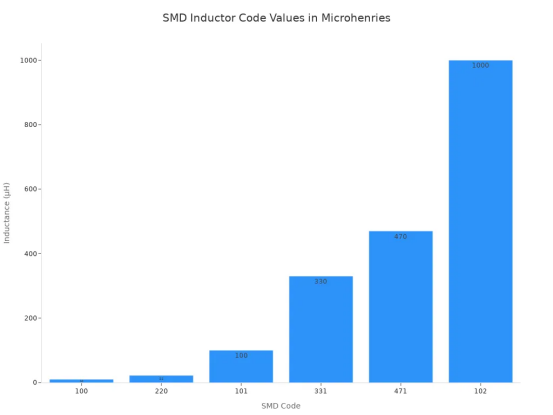

Decodificando Valores Base de Microhenry (μH)

Os técnicos decodificam um código numérico de três dígitos tomando os dois primeiros dígitos como número base. Eles multiplicam esse valor base por 10 elevado à potência do terceiro dígito. Este cálculo produz o resultado final em microhenries (µH). Por exemplo, um código '470' é avaliado como 47 µH, enquanto '102' equivale a 1.000 µH.

Sistemas de marcação de precisão de 4 dígitos

Componentes de alta precisão exigem maior precisão numérica nas placas de circuito. Os fabricantes aplicam marcações de quatro dígitos para especificar tolerâncias mais rígidas e classificações exatas.

Conversão de valor de alta tolerância

Os sistemas de quatro dígitos expandem as regras básicas de três dígitos. Os três primeiros caracteres estabelecem algarismos significativos. O quarto caractere fornece o poder multiplicador.

Exemplos de códigos de quatro dígitos

Um engenheiro lê um código indutor smd de quatro dígitos, mantendo os três dígitos iniciais. Um código com leitura "1000" é igual a 100 µH, porque $100 \times 10^0 = 100$. Uma marcação "1001" significa 1.000 µH ($100 \times 10^1$). Este layout de precisão permite uma leitura precisa de projetos de indutores SMD de alta qualidade.

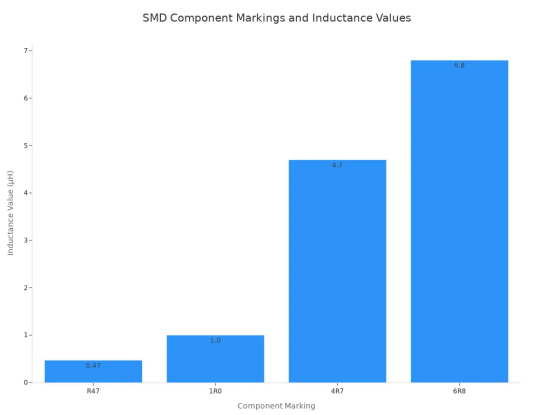

A Convenção do Ponto Decimal "R"

Indutâncias abaixo de 10 µH requerem uma designação decimal. Os códigos numéricos utilizam a letra “R” para representar esta posição do ponto decimal.

Valores Fracionários de Microhenry

O caractere “R” atua diretamente como ponto decimal em rótulos de componentes de baixa indutância. Este formato evita erros causados ​​por pequenas marcações de pontos durante a inspeção óptica automatizada.

Exemplos de posicionamento sub-microhenry

Um pequeno indutor smd marcado como “R47” fornece 0,47 µH de indutância. Um indutor smd de médio alcance com "4R7" fornece 4,7 µH. Os técnicos decifram rapidamente esses valores do indutor smd para confirmar o posicionamento correto do layout. Cada indutor em uma placa de fonte de alimentação desempenha um papel crítico. Compreender a marcação de cada indutor ajuda a manter a confiabilidade total do circuito.

Marcações e tolerâncias alfanuméricas avançadas

Os projetistas de circuitos costumam imprimir letras extras nas caixas dos componentes. Esses caracteres indicam limites rígidos de desempenho e sistemas de unidades especializados.

Sufixos de letras de tolerância

Os sufixos das letras esclarecem o quanto um indutor smd se desvia de seu valor de indutância nominal. Os engenheiros verificam esses códigos de sufixo para garantir a operação precisa do circuito.

Tolerâncias de letras padrão (J, K, M)

As letras de tolerância padrão aparecem logo após os códigos numéricos na carcaça do componente. Cada letra maiúscula representa uma margem percentual específica:

Por exemplo, um técnico lê um indutor de potência de 10 µH marcado como “100K” como tendo uma margem de variação de 10%. O valor real deste indutor varia entre 9,0 µH e 11,0 µH.

Classificações de tolerância rígida

Os circuitos de alta frequência requerem um comportamento preciso dos componentes. Fabricantes especializados usam letras extras como "B" (±0,1 nH), "C" (±0,2 nH) ou "D" (±0,5%) para padrões de tolerância ultrarrígidos. Essas tolerâncias rígidas protegem redes de filtros sensíveis contra mudanças inesperadas de frequência.

Sistemas de Designação Nanohenry (nH)

Aplicações de alta frequência exigem valores de indutância minúsculos abaixo da faixa microhenry. Os fabricantes usam sistemas de notação nanohenry para marcar com precisão essas peças em miniatura.

Regra chave : A letra "N" representa a unidade nanohenry e a posição do ponto decimal em componentes minúsculos.

Usando "N" para Nanohenries decimais

Pacotes físicos menores não podem acomodar números decimais longos em suas superfícies superiores. Os designers substituem a letra "N" para indicar pontos decimais para classificações de nanohenry:

· 1N0 = 1,0nH

· 4N7 = 4,7nH

· 33N = 33nH

· R10 = 100nH (0,10 µH)

Convertendo Nanohenries em Microhenries

Os técnicos convertem nanohenries em microhenries dividindo o valor de nanohenry por 1.000. Um indutor smd marcado como “47N” fornece 47 nH de indutância. A conversão de 47 nH produz 0,047 µH. A compreensão dessas etapas de conversão ajuda os engenheiros a selecionar o indutor smd correto para placas de RF de alta frequência.

Bancos de dados de código de referência cruzada

Etiquetas incomuns de componentes podem confundir os técnicos durante a manutenção de rotina da placa. Os bancos de dados do setor resolvem rapidamente marcações ausentes ou personalizadas.

Usando o livro de códigos SMD

Os engenheiros consultam ferramentas de referência como o SMD Codebook quando as marcações físicas não correspondem às regras numéricas padrão. Essas referências catalogam milhares de códigos de montagem em superfície, pinagens e estilos de pacotes em tabelas de pesquisa organizadas.

Pesquisa de folha de dados do fabricante

Diferentes fornecedores às vezes imprimem marcações proprietárias em um indutor smd personalizado . A pesquisa nas planilhas de dados oficiais do fabricante confirma valores precisos do indutor smd, classificações de capacidade de corrente e dimensões físicas do pacote. Sempre verifique os códigos dos componentes personalizados antes de soldar peças de reposição em um circuito de produção ativo.

Identificando um indutor SMD não marcado

Os componentes em miniatura geralmente não possuem valores numéricos impressos em suas superfícies externas. Os técnicos contam com características físicas, rótulos de placas e testes básicos de medidores para identificar um indutor smd não marcado.

Características físicas do pacote

A inspeção visual fornece pistas imediatas sobre a função do componente. A observação dos materiais da superfície ajuda os trabalhadores a categorizar corretamente as peças desconhecidas.

Construção com fio enrolado versus construção multicamada

Os engenheiros dividem os componentes em tipos distintos de indutores smd com base na estrutura interna. Os designs enrolados em fio apresentam bobinas de cobre visíveis enroladas em um núcleo central. Os designs multicamadas envolvem padrões de condutores internos dentro de corpos de cerâmica ou ferrite. Esses diferentes tipos de indutores smd atendem a aplicações específicas de filtragem de ruído ou armazenamento de energia na eletrônica moderna.

Diferenças de cores de MLCCs e resistores

Os técnicos distinguem um indutor de um capacitor cerâmico multicamadas verificando a cor externa do corpo. Os indutores apresentam corpos de ferrite cinza escuro ou preto. Os capacitores apresentam cores marrom-amareladas ou marrons claras em suas superfícies externas.

Diagnóstico rápido do multímetro

Instrumentos portáteis básicos confirmam a identidade do componente em segundos. O teste do medidor separa as peças magnéticas dos capacitores e circuitos abertos.

Medindo Baixa Resistência DC (DCR)

Um técnico configura um multímetro digital para medir a resistência nos terminais dos componentes. Um indutor exibe resistência de corrente contínua (DCR) extremamente baixa. O medidor geralmente lê valores abaixo de 5 ohms para peças de potência padrão.

Verificando continuidade versus capacitores abertos

Os multímetros emitem um sinal sonoro durante as verificações de continuidade em um indutor. O laço de fio interno contínuo passa facilmente correntes elétricas de baixa frequência. Por outro lado, um capacitor não danificado bloqueia a corrente contínua e mostra uma leitura de circuito aberto.

Dica de diagnóstico : Se um componente apresentar resistência próxima de zero e mantiver fluxo elétrico contínuo, provavelmente você está medindo um indutor ou um cordão de ferrite em vez de um capacitor.

Designadores de referência de PCB

As camadas de serigrafia da placa de circuito impresso oferecem etiquetas de identificação claras. Marcações de texto impressas diretamente ao lado dos componentes orientam os técnicos durante o trabalho de reparo.

Identificando Designadores “L”

Os designers rotulam os componentes da placa usando prefixos alfanuméricos padronizados. A letra "L" designa especificamente um indutor padrão em esquemas de circuitos e contornos de serigrafia.

Esferas de ferrite vs indutores de potência

Os projetistas de circuitos distinguem um indutor de potência padrão de esferas de supressão de alta frequência avaliando os rótulos dos circuitos. A tabela a seguir ilustra códigos designadores comuns encontrados em conjuntos de placas de circuito impresso:

Os técnicos revisam esses designadores para selecionar o componente de substituição correto. O reconhecimento das etiquetas da PCB evita a instalação inadequada de componentes de ferrite nos caminhos do filtro de energia.

Como testar um indutor SMD

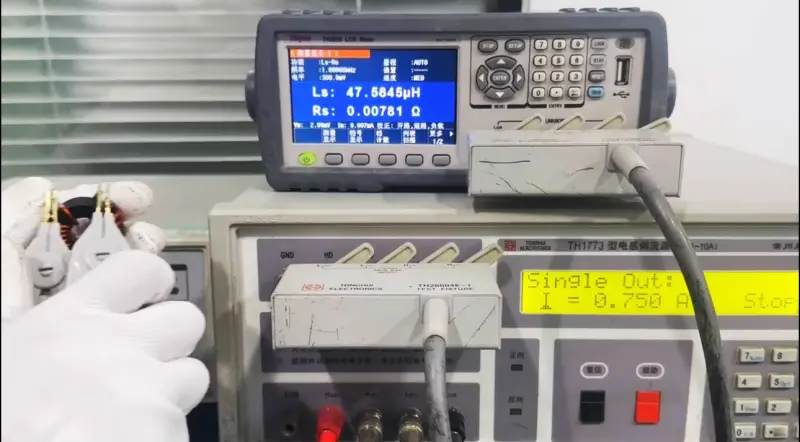

Configuração e acessórios do medidor LCR

Os técnicos precisam de hardware preciso para avaliar com precisão os parâmetros dos pequenos componentes. Equipamentos especializados evitam que ruídos eletromagnéticos externos distorçam as medições.

Pontas de teste Kelvin de quatro fios

As conexões Kelvin de quatro fios isolam a resistência do cabo de teste durante as medições. Dois terminais fornecem corrente através do indutor smd , enquanto dois terminais independentes medem a queda de potencial. A bobina primária de um indutor requer sinais de teste limpos. Esta configuração de quatro fios elimina erros de resistência de contato em pequenos componentes da placa.

Eliminando Parasitas Vadios

Os acessórios de teste introduzem resistência, capacitância e indutância extras nos circuitos de medição. Os engenheiros utilizam equipamentos de teste dedicados para isolar pequenos valores de indutores SMD da interferência de fundo:

Selecionando frequências de teste

A indutância muda em diferentes frequências de sinal operacional. Os técnicos configuram o equipamento de teste para corresponder às condições exatas do circuito.

Parâmetros correspondentes da folha de dados

Os fabricantes especificam valores de componentes padrão em frequências de teste fixas. Um indutor exibe reatância magnética variável em diferentes níveis de energia. Um medidor de teste deve gerar a frequência de excitação idêntica listada na documentação do componente. A correspondência desses parâmetros produz leituras precisas para cada indutor smd testado.

Teste de potência versus alta frequência

Os componentes do indutor da fonte de alimentação operam em condições de baixa frequência entre 100 kHz e 3 MHz. Por outro lado, os circuitos de RF exigem testes de alta frequência próximos a 100 MHz ou superiores. Cada indutor de alta frequência se comporta de maneira diferente dependendo da construção do núcleo. A escolha de frequências de teste adequadas ajuda os engenheiros a avaliar o desempenho do indutor para aplicações específicas.

Procedimentos de calibração de acessórios

Pontas de teste não calibradas introduzem erros de medição. Uma configuração de teste precisa mede um indutor sem erros de deslocamento. A calibração remove características físicas residuais dos cabos do dispositivo de teste.

Executando calibração aberta

Os técnicos seguem quatro etapas estruturadas para calibrar os acessórios corretamente:

1. Defina a faixa de frequência de medição e ligue o medidor LCR para permitir a estabilização térmica interna.

2. Inspecione e limpe as portas de teste e o acessório para garantir que não haja danos físicos ou contaminação no dielétrico ou nos condutores.

3. Anexe o padrão aberto ao plano de referência de medição e execute a calibração aberta para medir e armazenar a capacitância parasita (normalmente 0,05–0,2 pF).

4. Anexe o padrão Short no mesmo plano de referência e execute a calibração Short para capturar e registrar a indutância residual (normalmente 0,1–1 nH).

Executando calibração curta

A execução de uma calibração curta zera a indutância residual do terminal. Os técnicos colocam uma barra de curto-circuito de cobre sólido entre os contatos do dispositivo de teste. A calibração curta protege o pequeno indutor de falsas medições de impedância. Esta etapa estabelece uma linha de base zero verdadeira antes de medir um indutor SMD individual. A calibração adequada garante leituras altamente precisas para cada indutor.

Advanced Electrical Diagnostics

Engineers perform advanced electrical tests to verify internal components and prevent circuit failure. These procedures evaluate how a magnetic component behaves under real operating loads.

Measuring DC Resistance (DCR)

Technicians measure the direct-current resistance across internal copper windings using specialized meters. Lower resistance values improve total power efficiency inside electronic assemblies.

Detecting Inter-Winding Shorts

Internal wire insulation degrades under severe electrical stress. A short circuit between internal coil loops drastically reduces overall inductance. Technicians compare measured resistance values against smd inductor specifications. A sudden drop in resistance exposes internal winding damage immediately.

Temperature Effects on DCR

Copper wire resistance increases naturally as operating temperatures rise. Engineers calculate thermal resistance shifts to prevent energy losses in power supplies. The following equation predicts resistance changes under thermal stress:

$$\text{DCR}{\text{new}} = \text{DCR}{25} \times [1 + 0.00393 \times (T_{\text{new}} - 25)]$$

High heat increases coil resistance and reduces total system performance over extended operating periods.

Evaluating Quality Factor (Q)

The Quality Factor measures how efficiently an smd inductor stores magnetic energy relative to its internal energy loss. Higher Q values indicate a more efficient component.

Core Loss Assessment

Magnetic cores dissipate energy through hysteresis and eddy currents. Lower core losses maintain strong signal strength across high-frequency circuits. Engineers select high-quality materials to minimize heat generation during daily operation.

High-Frequency Performance

Radio frequency circuits depend heavily on a high Quality Factor. High Q values maintain clear signals across demanding wireless applications.

Saturation Current and Bias Testing

Direct currents alter magnetic performance in power conversion circuits. Test systems apply direct current bias to evaluate core saturation limits.

Inductance Roll-off Under Load

When an SMD power inductor reaches its DC saturation current ($I_{sat}$), its inductance value experiences a sharp and significant decline. Exceeding the DC saturation current causes several negative operational effects:

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

Os circuitos de comutação de energia requerem projetos robustos de indutores smd com altas classificações de corrente. As redes de comunicação RF priorizam valores de frequência auto-ressonante (SRF) e altos valores de Fator de Qualidade (Q).

Os engenheiros exploram vários tipos de indutores smd para atender a essas diversas metas operacionais em aplicações de alta frequência.

Referência cruzada de peças de reposição

A substituição de componentes obsoletos requer cuidados extras. Aprender como escolher um indutor smd para reparos envolve combinar tamanhos de área ocupada, layouts de almofadas e limites térmicos.

1. Revise os parâmetros originais da folha de dados, concentrando-se em $I_{sat}$, $I_{rms}$ e DCR.

2. Confirme as dimensões da área ocupada para garantir a compatibilidade da almofada.

3. Compare as peças candidatas com a faixa de temperatura operacional do circuito alvo.

Entender como escolher um indutor smd protege os circuitos contra ruídos e falhas de componentes em aplicações de alta densidade.

Os técnicos dominam o diagnóstico de componentes lendo códigos impressos, verificando características físicas do revestimento e testando parâmetros magnéticos com instrumentos calibrados. A disciplina rigorosa de testes exige zerar os parasitas de fixação nos medidores LCR antes de medir qualquer indutor smd de baixo valor. Medições precisas verificam a resistência CC e confirmam as classificações de indutância sob frequências operacionais padrão. Manter as planilhas de dados acessíveis simplifica a seleção do indutor smd e orienta os técnicos sobre como escolher um indutor smd para reparos bem-sucedidos da placa. Um técnico substitui um indutor danificado somente depois de combinar as dimensões físicas, os limites de corrente de saturação e a tolerância térmica.

Perguntas frequentes

Como um técnico identifica um indutor smd sem código impresso?

Um técnico verifica a cor do corpo e mede a baixa resistência DC para identificar um indutor smd . Corpos escuros de carvão com resistência próxima de zero indicam bobinas magnéticas.

Dica de diagnóstico rápido : Sempre verifique as etiquetas da serigrafia do PCB. A letra “L” confirma uma bobina magnética padrão, enquanto “FB” indica um cordão de ferrite.

O que significa a letra “R” na caixa de um componente?

A letra “R” representa um ponto decimal para valores abaixo de 10 microhenries. Um pequeno indutor marcado como “4R7” fornece 4,7 microhenries. Este formato de notação evita a leitura incorreta de pequenos pontos decimais impressos durante a montagem automatizada da placa.

O que acontece quando um indutor excede sua corrente de saturação?

Quando um indutor excede seu limite de corrente de saturação, sua indutância cai rapidamente. O núcleo magnético superaquece rapidamente, reduzindo a eficiência geral da energia do circuito e arriscando instabilidade imediata da tensão.

Por que os engenheiros usam cabos Kelvin de quatro fios durante os testes?

Os cabos de teste Kelvin de quatro fios isolam a resistência dos cabos de teste durante medições de alta precisão. Dois terminais fornecem corrente, enquanto dois terminais independentes medem a queda de potencial. Esta configuração elimina erros de resistência de contato em peças pequenas da placa.

Como um indutor difere de um cordão de ferrite?

Um indutor armazena energia magnética para filtrar sinais de baixa frequência ou regular a tensão de saída. Um cordão de ferrite dissipa o ruído de alta frequência diretamente como energia térmica. As serigrafias PCB marcam as contas com "FB" em vez de "L".

Que tolerância a letra “K” representa?

O sufixo de letra maiúscula "K" especifica uma margem de tolerância de ±10%. Um indutor marcado como “100K” varia entre 9,0 e 11,0 microhenries durante a operação normal do circuito.

Por que os circuitos de alta frequência exigem peças com tolerância restrita?

Um indutor de alta frequência exige um comportamento elétrico preciso. As classificações de tolerância rigorosas protegem redes de filtros sensíveis contra mudanças inesperadas de frequência, garantindo uma transmissão de sinal estável em aplicações sem fio modernas.
