Como controlar a corrente de saturação e o calor em indutores em forma de I

Os engenheiros controlam a corrente de saturação e o calor em indutores em forma de I por meio de quatro alavancas: material do núcleo, geometria e folga do núcleo, projeto do enrolamento e condições térmicas ou operacionais. A medição então confirma a margem do projeto.

Os núcleos em forma de I têm um caminho magnético aberto. Eles saturam mais cedo do que núcleos com lacunas ou toroidais, portanto, os projetistas devem criar margem desde o início.

Uma ordem de decisão prática mantém o trabalho focado. Escolha primeiro o material, depois o tamanho, depois as voltas, depois o fio, depois o fluxo de ar e por fim verifique o resultado. Esta sequência é adequada para indutores de potência em qualquer conversor CC-CC ou circuito similar. Cada escolha afeta a indutância e a perda, portanto as etapas pertencem uma à outra.

Fundamentos de saturação e calor

Corrente de saturação vs. corrente nominal

Um indutor deve sempre funcionar abaixo de dois limites separados. A corrente nominal é o nível no qual a peça atende aos seus limites térmicos. A corrente de saturação marca o ponto onde o núcleo não consegue mais armazenar a energia necessária. Estas são restrições independentes. Uma peça pode superaquecer enquanto ainda estiver abaixo da saturação ou pode saturar enquanto ainda estiver abaixo de sua classificação térmica. Ambas as verificações são obrigatórias.

"quando o indutor entra em saturação, ele pode armazenar menos energia e a corrente de ondulação aumenta - o que significa que a eficiência será reduzida."

Não há margem percentual universal fixa pela qual a classificação da corrente de saturação deve exceder a corrente de pico esperada. A margem direita depende do comportamento do limite de corrente, das correntes de partida e transitórias, das tolerâncias dos componentes, dos efeitos da temperatura e do formato da característica de superposição CC. Os projetistas devem dimensionar a margem em relação à pior condição atual credível.

Fontes de calor em indutores em forma de I

O calor vem de duas famílias perdidas. As perdas do núcleo incluem histerese estática, corrente parasita clássica e efeitos dinâmicos residuais. A perda de cobre se divide em um termo CC da corrente CC e um termo CA de ondulação, efeito de pele, efeito de proximidade e campos de franja ao redor da lacuna. A terminação e os condutores próximos adicionam resistência de contato e correntes induzidas.

A otimização deve ter como objetivo a dissipação total e a temperatura do ponto quente, em vez de forçar a perda do núcleo e a perda do enrolamento (cobre) a serem iguais; não existe um requisito universal para que os dois correspondam.

Esta ligação é importante porque o calor e a saturação magnética não são problemas separados. Um projetista que observa como a indutância muda em relação à corrente CC pode prever a corrente nominal de superposição CC e a corrente nominal de aumento de temperatura juntas. Manter a corrente de pico abaixo do nível de saturação protege o armazenamento de energia. Manter a corrente RMS dentro da corrente nominal de aumento de temperatura protege o enrolamento. A característica de superposição CC vincula ambos os comportamentos a uma curva, de modo que uma medição informa ambas as decisões.

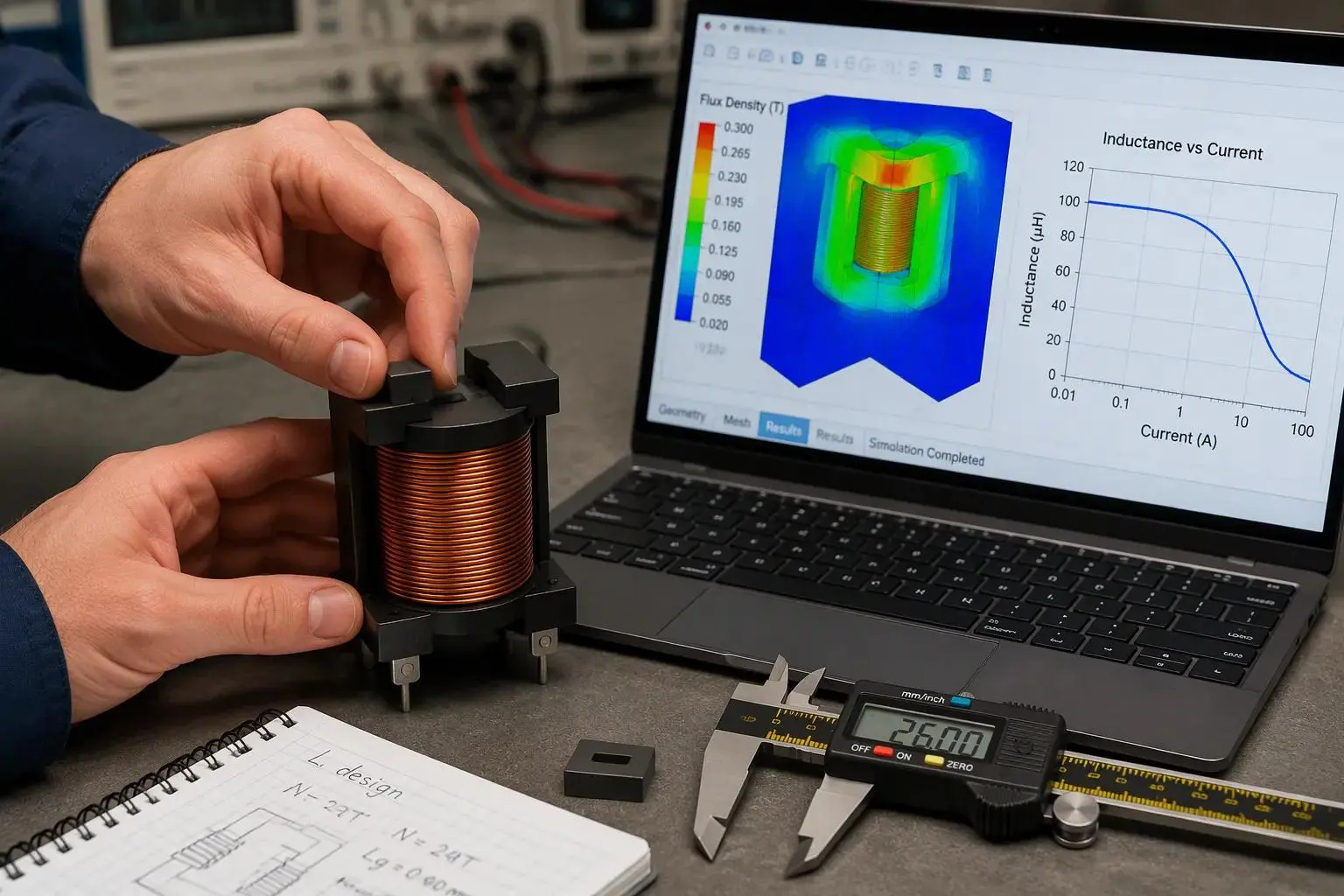

Como controlar a corrente de saturação

Os engenheiros que entendem o fluxo magnético podem antecipar o comportamento sob carga antes que um protótipo exista. A densidade do fluxo aumenta com os volts-segundos aplicados e diminui com a seção transversal e as voltas do núcleo. Essa relação permite ao projetista prever onde começa a saturação magnética, reduzir as perdas do núcleo e manter a indutância estável em toda a faixa de carga. O mesmo conhecimento mostra como controlar a corrente de saturação sem suposições.

Material do núcleo e geometria para indutores de potência

A escolha do material define o teto. A densidade do fluxo de saturação de um núcleo define o nível de fluxo que ele pode conter antes do colapso da permeabilidade. Os materiais de ferrita, ferro em pó e ligas em pó diferem nesse teto e em seu comportamento de perda, portanto, a seleção deve corresponder à corrente de pico exigida pelo circuito.

A geometria define a eficiência com que o núcleo utiliza esse teto. Uma seção transversal efetiva maior espalha o fluxo e suporta correntes mais altas sem saturação. Um caminho magnético mais longo aumenta os amperes-espiras necessários para atingir o mesmo nível de fluxo. Os núcleos em forma de I concentram o fluxo em um pequeno volume, de modo que as decisões geométricas têm mais peso do que em projetos de núcleo fechado.

Uma compensação merece atenção. Aumentar a corrente de saturação amplifica o campo magnético ao redor da peça, e um campo mais forte pode aumentar a interferência eletromagnética. A resposta certa é um equilíbrio: espaço suficiente para a corrente de pico, além de medidas de layout e proteção que mantenham as emissões aceitáveis. Nenhum objetivo deve anular o outro.

Voltas, lacuna e indutância

As voltas e o intervalo juntos controlam os parâmetros de indutância e saturação de corrente. Mais voltas aumentam a indutância, mas diminuem a corrente na qual o núcleo satura. Uma lacuna no caminho magnético aumenta o limite de saturação e estabiliza a indutância sob corrente CC, ao custo de alguma indutância por espira.

A corrente de saturação deve ser especificada como a corrente máxima antes que ocorra a saturação do núcleo. Abaixo desse ponto, a indutância permanece consistente sob carga. Acima dele, a indutância cai drasticamente e a corrente aumenta mais rápido do que o projetista pretendia. Uma especificação clara evita que a indutância caia durante picos transitórios em um conversor CC-CC.

A característica de superposição CC une essas escolhas. Esta curva representa a indutância em relação à corrente CC e seu joelho marca o ponto prático de saturação. A leitura do joelho fornece diretamente a corrente nominal de superposição CC. Os projetistas que verificam essa curva antecipadamente podem controlar a corrente de saturação em um conversor CC-CC antes do enrolamento e do trabalho térmico começarem, e podem confirmar a margem novamente em uma segunda variante do conversor CC-CC sem repetir a análise completa.

Controle de calor em indutores em forma de I

O controle do calor começa com o enrolamento e termina com o ambiente ao redor da peça. Ambas as metades merecem igual atenção, porque um enrolamento bem feito ainda funciona quente dentro de um recinto lotado e sem fluxo de ar.

Projeto de condutores e enrolamentos

A bitola do fio é a primeira alavanca na perda de cobre. Um fio mais grosso reduz a resistência CC e corta o aquecimento resistivo que domina em altas correntes CC. O ganho tem um limite, pois um fio mais grosso ocupa mais área da janela e pode empurrar o enrolamento para dentro de um pacote maior.

O layout do enrolamento decide onde o calor se concentra. Um enrolamento espalhado de camada única expõe mais superfície ao ar e evita as voltas empilhadas que retêm o calor no meio da bobina. Os enrolamentos multicamadas economizam espaço, mas aumentam o aquecimento localizado, portanto, os projetistas devem pesar a compactação em relação à dissipação de calor.

A ondulação atual adiciona um segundo termo de perda. A corrente de ondulação flui através de uma resistência dependente da frequência, de modo que o enrolamento aquece mais do que uma corrente CC pura com o mesmo valor médio sugeriria. Uma peça que permanece fria durante um teste CC ainda pode funcionar quente em um circuito de comutação.

O modo de operação também é importante. No modo de condução descontínua, a corrente do indutor cai para zero a cada ciclo de comutação. Isto aumenta as perdas relacionadas à corrente RMS e cria transições abruptas de corrente que agravam a EMI. Atrasar ou impedir a entrada no DCM ajuda a suprimir os efeitos de interrupção de corrente que alimentam a EMI. Em um estágio PFC de indutância fixa, o conversor tende à operação descontínua perto das partes de baixa corrente da forma de onda da rede retificada. Um indutor PFC escalonado fornece maior indutância em baixa corrente e estreita essa janela, o que reduz a distorção e a EMI.

Caminhos térmicos e condições operacionais

Uma peça classificada para um determinado aumento de temperatura em ar parado se comportará de maneira diferente em uma placa real. A área de cobre da PCB, fontes de calor próximas, fluxo de ar, frequência de comutação, amplitude de ondulação, material do núcleo, layout de montagem e temperatura ambiente alteram o aumento real da temperatura. Os projetistas devem tratar a corrente nominal de aumento de temperatura da folha de dados como ponto de partida e confirmá-la no gabinete.

O caminho térmico vai do enrolamento até o núcleo, os cabos e as placas da PCB. Almofadas largas e planos de cobre generosos espalham o calor e ajudam o indutor a lidar com níveis de corrente mais altos sem superaquecimento. O fluxo de ar deficiente remove essa margem rapidamente.

A terceirização é mais uma variável. Gujing oferece famílias de indutores em forma de I, como DLCH, DLCR, DLCP112, DLGB3X e DLGBX , além de personalização para indutância, tamanho e classificações de corrente específicas. Essas peças aparecem em fontes de alimentação chaveadas, projetos de conversores CC-CC, eletrônicos de consumo, equipamentos de comunicação, controle industrial, drivers de LED, eletrodomésticos, motores e dispositivos domésticos inteligentes. Os compradores devem comparar qualquer família com seus próprios dados de testes térmicos.

Medindo saturação e temperatura

Testes de saturação e margens

Um teste de circuito de pulso revela onde começa a saturação magnética. A configuração de bancada aplica pulsos de corrente curtos ao indutor e captura a forma de onda resultante em um osciloscópio. O operador ajusta a alimentação para 0 V, conecta o terminal positivo ao lado do dreno do indutor e amarra o terminal negativo à parte inferior do shunt de corrente. Uma fonte PWM funciona a 20 kHz com um ciclo de trabalho de 5% e aciona a porta MOSFET através de um resistor de porta de 47 Ω. O osciloscópio dispara na borda ascendente do portão, com um canal no portão e outro no shunt. O limite da corrente de alimentação deve ser 1,5× a corrente de saturação esperada.

O operador então aumenta lentamente a tensão de alimentação de 0 V em direção ao alvo, normalmente 5–15 V, enquanto observa uma rampa de corrente linear. Seguem-se pequenas etapas do ciclo de trabalho de 1–2%. Uma verdadeira assinatura de saturação é o joelho para cima: a rampa se curva para cima com uma inclinação mais acentuada. O toque parece diferente, aparecendo como uma ondulação sinusoidal na rampa. Uma inclinação achatada geralmente significa limitação de corrente de alimentação ou autoaquecimento de derivação, não saturação. Reduzindo a resistência do shunt, usando um shunt Kelvin de quatro fios e mantendo o fio terra curto, suprime o toque.

Durante um evento de saturação, um capacitor pode inicialmente absorver o pico de tensão. Um resistor então controla a corrente de carga e descarga e dissipa a energia armazenada na forma de calor. Esta rede protege o circuito de teste enquanto o operador registra o joelho.

Verificações de folha de dados e testes de carga

A revisão da ficha técnica deve cruzar dois números separadamente. A tabela abaixo mostra por que uma classificação de título pode enganar.

A corrente nominal excede o pico calculado, portanto a peça parece aceitável à primeira vista. A corrente de saturação fica abaixo do pico, então a peça falha na tela de saturação. Os projetistas devem comparar o limite de queda de indutância usado para a corrente de saturação com a condição de aumento de temperatura usada para a corrente nominal e confirmar se ambas as curvas usam condições comparáveis.

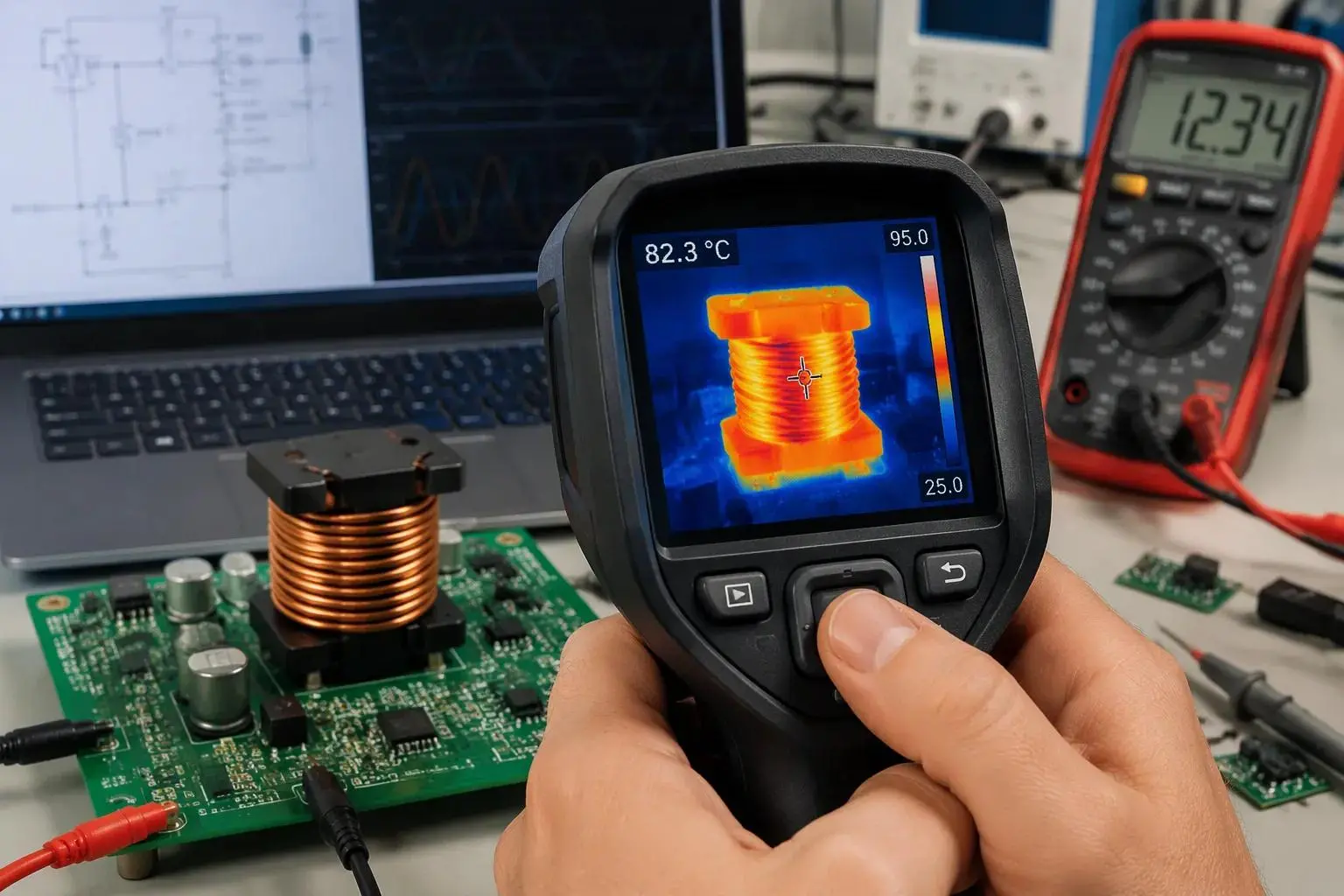

Um teste de carga e temperatura fecha o ciclo. O engenheiro executa o candidato na PCB alvo sob condições reais de resfriamento e registra a temperatura do componente em estado estacionário. Esta etapa confirma a margem térmica e a característica de superposição CC no invólucro real, não apenas no papel.

Quatro alavancas controlam a corrente de saturação e o calor em um indutor em forma de I : material do núcleo, geometria e folga, projeto do enrolamento e condições térmicas ou operacionais. A medição confirma a margem em todas as fases.

Uma lista de ações priorizadas mantém o trabalho ordenado:

1. Escolha o material e o tamanho para a corrente de pico, dimensionando a margem em relação à pior condição de corrente confiável.

2. Defina voltas e folga para fixar a indutância sob carga.

3. Selecione fio para baixa perda e calor gerenciável.

4. Verifique com um teste de carga e temperatura.

Os projetistas devem tratar a saturação e o calor como variáveis ​​interligadas. Uma mudança que ajuda um muda o outro, portanto os indutores de potência merecem uma revisão conjunta. A mesma disciplina é aplicada em qualquer layout de conversor CC-CC.
