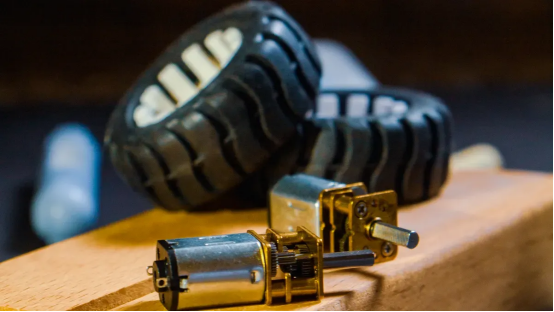

A aplicação de indutores em forma de I em circuitos de acionamento de motores domésticos inteligentes

Os indutores em forma de I desempenham um papel vital nos circuitos de acionamento de motores domésticos inteligentes. Eles filtram o ruído, estabilizam a corrente e aumentam a eficiência geral. Esses pequenos componentes ajudam os designers a atender às demandas compactas, silenciosas e de economia de energia dos modernos dispositivos domésticos inteligentes.

Os engenheiros valorizam esses indutores por sua capacidade de suavizar flutuações de tensão e suprimir interferências elétricas. Um indutor bem escolhido também prolonga a vida útil dos circuitos de acionamento do motor e mantém o desempenho consistente em diferentes condições operacionais.

Este artigo explica o que é um indutor em forma de I, por que ele é importante em acionamentos de motores e quais benefícios ele traz para aplicações domésticas inteligentes. Os leitores também encontrarão orientações práticas sobre como selecionar e integrar indutores em seus próprios projetos.

Principais conclusões

· Indutores em forma de I filtram o ruído e estabilizam a corrente nos acionamentos do motor. Essas ações melhoram a eficiência e prolongam a vida útil do circuito.

· O design compacto e a alta corrente de saturação tornam esses indutores perfeitos para dispositivos domésticos inteligentes pequenos e potentes.

· Escolha o indutor correto combinando indutância, classificação de corrente e frequência com seu driver. Esta seleção garante um desempenho confiável.

· Coloque o indutor próximo ao driver e evite sensores sensíveis. Um bom posicionamento reduz a interferência e mantém o sistema limpo.

O que é um indutor em forma de I?

Estrutura e Princípios Fundamentais

Um indutor em forma de I usa uma haste ou núcleo magnético em forma de barra com enrolamentos de fio enrolados em torno dele. Este projeto difere dos tipos toroidal ou de circuito fechado. A estrutura aberta oferece aos engenheiros fácil acesso para enrolamento e montagem.

Um indutor armazena energia em um campo magnético quando a corrente flui através de suas bobinas. Esta propriedade torna o componente útil para suavizar flutuações de tensão e filtrar ruídos de alta frequência. O núcleo magnético concentra as linhas de campo e aumenta a indutância.

Os núcleos de ferrite suportam operação de alta frequência com baixa perda de energia. Os projetistas usam amplamente esses núcleos na comutação de fontes de alimentação e filtros. O material lida com trocas rápidas sem aquecimento excessivo.

Principais propriedades elétricas

A indutância de um indutor depende do material do núcleo, das voltas do enrolamento e das dimensões físicas. Uma contagem de voltas mais alta aumenta a indutância, mas também aumenta a resistência DC. Os engenheiros equilibram essas compensações para cada aplicação.

A tensão e a corrente dos indutores seguem uma relação definida. A tensão no componente depende da rapidez com que a corrente muda ao longo do tempo. Este comportamento permite que um indutor se oponha a mudanças repentinas no fluxo de corrente.

Os materiais de ferrite apresentam bom desempenho em uma ampla faixa de frequência. Eles mantêm baixas as perdas do núcleo durante a operação CA. Essa característica é adequada para circuitos de conversão de energia que alternam em altas velocidades.

Um indutor em forma de I também lida com corrente substancial antes da saturação. O design do núcleo da haste proporciona desempenho estável em espaços compactos. Essas peças se encaixam bem em acionamentos de motores domésticos inteligentes e circuitos semelhantes.

Por que os indutores são importantes nos acionamentos de motores

Os circuitos de acionamento dependem de indutores para filtragem, oscilação, atraso e entalhe. Um indutor muda a fase da corrente em relação à tensão. Essa relação de fase ajuda o inversor a partir corretamente e a desenvolver direção de rotação e torque definidos. Sem esta mudança de fase, o inversor produziria movimento inconsistente. A comutação de FETs e indutores juntos determina o tamanho e o desempenho de qualquer conversor de energia. Os projetistas consideram esses componentes as peças mais influentes no layout do conversor. Os circuitos de comutação modernos alcançam rotineiramente eficiência energética acima de 95% com indutores cuidadosamente selecionados.

Supressão de ruído e EMI

O ruído de comutação ameaça a operação confiável de dispositivos domésticos inteligentes. Os indutores servem como filtros de acionamento do motor que impedem que ruídos de alta frequência se espalhem pela fonte de alimentação. Um indutor apresenta alta impedância para sinais de alta frequência. Essa impedância aumenta à medida que a frequência aumenta. O indutor reflete o ruído de volta à sua fonte, em vez de deixá-lo passar. Essas peças são filtros valiosos para interferências indesejadas. O indutor atenua bordas de comutação afiadas e reduz a radiação eletromagnética do sistema. Esta ação de bloqueio e filtragem mantém a linha de energia limpa para outros componentes sensíveis.

A redução eficaz de EMI requer a correspondência do componente com a frequência de comutação do driver. Uma incompatibilidade reduz a eficácia da filtragem e permite que o ruído escape. Os projetistas combinam indutores com capacitores para criar filtros de linha que removem ruídos diferenciais e de modo comum. O indutor lida com a impedância em série enquanto os capacitores fornecem um caminho shunt para o terra. Essas redes de filtros ajudam o produto a atingir a conformidade EMC/EMI com os padrões regulatórios. Passar nesses testes é essencial para vender produtos domésticos inteligentes nos mercados globais.

Suavização de Corrente e Controle Térmico

Um indutor resiste a mudanças repentinas na corrente. Esta propriedade o torna ideal para suavizar a corrente pulsada de um conversor de comutação. O indutor armazena energia em seu campo magnético quando a chave está ligada. Ele libera essa energia quando o interruptor é desligado. Esta ação preenche as lacunas entre os pulsos e cria um fluxo de corrente constante através dos enrolamentos. Uma corrente mais suave reduz a ondulação de torque e melhora a qualidade do movimento.

A corrente suave também reduz a ondulação e evita o aquecimento excessivo no sistema. Grandes transientes de corrente geram calor nos enrolamentos e na eletrônica do inversor. O indutor limita a taxa de mudança no fluxo. Esta limitação reduz os valores de pico e distribui a carga térmica ao longo do ciclo de comutação. Temperaturas operacionais mais baixas prolongam a vida útil dos capacitores, FETs e do próprio inversor. O gerenciamento térmico torna-se mais simples quando o indutor lida com energia transitória.

Um indutor molda as formas de onda de corrente e tensão dentro do circuito. A modelagem adequada da forma de onda reduz o estresse nos FETs de comutação e melhora a eficiência geral. Uma forma de onda limpa contém menos harmônicos que, de outra forma, desperdiçariam energia na forma de calor. O indutor também ajuda a manter o fluxo contínuo de corrente durante condições de carga leve.

A frequência desempenha um papel direto no comportamento e seleção dos componentes. Frequências de comutação mais altas permitem o uso de valores de indutância menores. Indutores menores economizam espaço na placa e reduzem o custo dos componentes. O material do núcleo deve suportar a frequência operacional sem perdas excessivas. Os materiais de ferrite são excelentes em altas frequências e mantêm baixas as perdas no núcleo. Os projetistas devem verificar se o núcleo não satura no pico da corrente.

A corrente CA no inversor também afeta o desempenho. O sinal alternado cria um campo magnético variável no núcleo. As perdas no núcleo aumentam com a frequência e com a amplitude AC. Estas perdas aparecem como calor que deve ser gerenciado através de um projeto adequado. Os projetistas escolhem materiais que equilibram as perdas do núcleo em relação ao valor de indutância necessário para a aplicação.

O indutor em forma de I é uma escolha comum para esses projetos de acionamento. Sua estrutura de haste aberta fornece indutância estável em um espaço compacto. O componente lida com altos níveis de saturação antes que o núcleo fique saturado. Esta margem garante uma operação confiável durante condições de inicialização e falha. A construção simples também mantém os custos baixos para a produção de grandes volumes.

Benefícios para aplicações domésticas inteligentes

Tamanho compacto e alta saturação

Dispositivos domésticos inteligentes exigem componentes pequenos que suportam cargas pesadas. Um indutor em forma de I oferece ambas as qualidades. Seu design de núcleo de haste agrega alta indutância em um espaço minúsculo. Este tamanho compacto economiza espaço valioso na placa em circuitos de acionamento de motor.

A alta corrente de saturação é outra vantagem crítica. O indutor mantém desempenho estável quando a corrente aumenta durante a partida do motor. Não perde indutância sob condições de pico de carga. Essa confiabilidade mantém o inversor funcionando durante ciclos operacionais exigentes.

Gujing traz mais de 23 anos de experiência em fabricação para este campo. A empresa desenvolve mais de 20.000 formulações de materiais de núcleo magnético. Suas linhas de produção excedem 90% de automação. Esses recursos garantem qualidade consistente em todos os lotes. Gujing possui certificações IATF 16949 e ISO 9001.

Baixa perda de núcleo e custo-benefício

A baixa perda do núcleo se traduz diretamente em economia de energia. O indutor desperdiça menos energia na forma de calor durante as operações de comutação. Essa eficiência oferece suporte à operação silenciosa e fria que os usuários domésticos inteligentes esperam. Perdas mais baixas também reduzem o estresse nos componentes próximos.

A relação custo-benefício é importante para produtos de consumo de alto volume. A construção simples de um indutor em forma de I mantém baixas as despesas de fabricação. Gujing oferece uma ampla gama de produtos para atender às diferentes necessidades de design. A linha inclui as séries DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 e DLGB3X. As opções adicionais abrangem as séries DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 e DLGBX .

Esses indutores servem para fontes de alimentação chaveadas, conversores DC-DC, dispositivos domésticos inteligentes, motores elétricos, drivers de LED e eletrodomésticos. A resposta de frequência CA permanece estável em todas as condições operacionais. Os projetistas obtêm uma solução flexível e acessível para regulação de tensão e filtragem de ruído.

Selecionando o indutor correto

Indutância e classificações atuais

O valor da indutância é a primeira especificação que um projetista deve determinar. Este valor define quanta energia o componente armazena e quão bem ele suaviza a ondulação da corrente. Uma indutância mais alta proporciona melhor filtragem, mas responde mais lentamente às mudanças de carga. Uma indutância mais baixa reage mais rápido, mas permite a passagem de mais ondulações. Os engenheiros calculam o valor alvo a partir da frequência de comutação, do nível de ondulação aceitável e dos requisitos de carga do acionamento do motor.

A corrente nominal define a carga máxima que a peça pode suportar continuamente. Os projetistas também devem verificar a corrente de saturação, que é o ponto onde o núcleo perde suas propriedades magnéticas. Exceder esse limite causa uma queda acentuada na indutância e pode danificar o inversor. Um design seguro mantém o pico da corrente operacional bem abaixo do limite de saturação. A redução térmica também é importante, porque a resistência aumenta com a temperatura e reduz a capacidade de corrente efetiva.

A tensão e a corrente dos indutores seguem uma relação definida em cada ciclo de comutação. A tensão no enrolamento depende da rapidez com que a corrente muda ao longo do tempo. Este comportamento permite que o componente se oponha a mudanças repentinas no fluxo. Os projetistas usam esse princípio para prever a ondulação e verificar se a peça atende às necessidades do circuito.

Gujing oferece serviços de personalização para valores exclusivos de indutância, dimensões de pacotes, classificações de corrente ou projetos específicos de aplicação. Engenheiros experientes apoiam todos os projetos, desde a avaliação da aplicação e seleção de materiais magnéticos até a otimização estrutural, produção de protótipos, verificação de desempenho e fabricação em massa. Este suporte ajuda os designers a passar do conceito à produção sem atrasos.

Restrições de frequência e tamanho

A frequência operacional do drive molda o processo de seleção. Velocidades de comutação mais altas permitem valores de indutância menores, o que economiza espaço na placa e reduz custos. O material do núcleo deve suportar a frequência escolhida sem perdas excessivas. Os núcleos de ferrite funcionam bem em uma ampla faixa de frequência e mantêm baixas as perdas durante a operação CA. Os projetistas verificam se o núcleo não satura na corrente de pico sob a carga do pior caso.

As restrições de tamanho geralmente decidem a escolha final. Os dispositivos domésticos inteligentes colocam muitos componentes em espaços apertados, por isso cada milímetro conta. Um indutor em forma de I com núcleo de haste oferece alta indutância em um espaço compacto. Este projeto se adapta bem a circuitos de acionamento de motor onde a área da placa é limitada. A estrutura aberta também simplifica a montagem automatizada e mantém baixos os custos de produção.

Os projetistas também devem avaliar a resistência CC do enrolamento. Menor resistência significa menos energia desperdiçada na forma de calor e melhor eficiência geral. A capacidade de manipulação de energia do indutor deve corresponder aos requisitos do inversor. Uma peça com capacidade de energia insuficiente irá superaquecer e falhar prematuramente.

Gujing fornece suporte técnico para seleção de componentes, análise de aplicações, desenvolvimento de protótipos e produção em massa. A gama de produtos da empresa inclui as séries DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 e DLGB3X, juntamente com as séries DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406, e série DLGBX. Esses indutores oferecem indutância estável, baixa resistência CC e manuseio confiável de corrente. Os projetistas podem solicitar amostras e testá-las em condições operacionais reais antes de se comprometerem com uma especificação final.

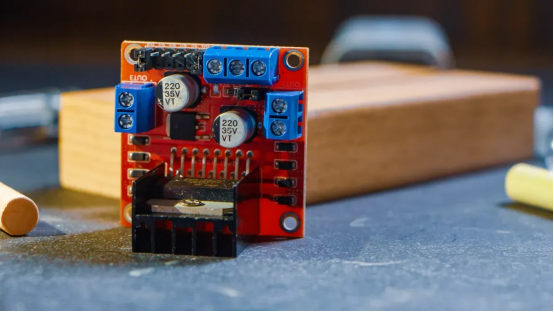

Dicas de integração para drivers de motor

Colocação e Blindagem

Coloque o indutor em forma de I próximo à saída do driver do motor. Traços curtos entre o indutor e o driver reduzem a interferência irradiada. O fluxo de corrente adequado requer um roteamento de rastreamento cuidadoso. A estrutura da haste aberta cria um campo que se estende além do corpo. Oriente o eixo central longe de caminhos de sinal sensíveis. O layout da placa deve incluir um plano de aterramento abaixo do indutor. A tecnologia de enrolamento de precisão Gujing garante valores parasitas consistentes em todos os lotes.

O campo magnético dos indutores pode interferir nos sensores próximos. Indutores colocados corretamente reduzem o acoplamento de ruído em traços. Mantenha os componentes longe de antenas e sensores de efeito Hall. Um vazamento de cobre aterrado fornece blindagem adicional. A resistência CC do enrolamento afeta o posicionamento. Menor resistência gera menos calor. Gujing usa materiais de núcleo magnético otimizados que mantêm baixas as perdas do núcleo. Isso reduz o calor que o indutor irradia. Rigorosa inspeção de qualidade e rastreabilidade completa garantem que cada peça atenda às especificações.

Compatibilidade de drivers

Combine o indutor com o IC do driver do motor. A indutância nominal deve estar alinhada com a frequência de comutação do driver e os filtros de saída. Uma incompatibilidade produz ondulação excessiva. A corrente de saturação deve exceder o pico de saída do driver. A classificação atual do componente deve corresponder aos requisitos do driver. A resistência do enrolamento afeta a perda de energia e a eficiência geral de energia. A fabricação automatizada de Gujing mantém tolerâncias rígidas nos valores de indutância. A rastreabilidade garante que cada lote corresponda à folha de dados.

A frequência operacional do driver restringe o material do núcleo. Os núcleos de ferrite da Gujing suportam a faixa de frequência em circuitos de acionamento de motor. O núcleo não deve saturar durante transientes de corrente de pico. A saturação diminui a indutância e desencadeia condições de falha. A inspeção de qualidade Gujing verifica o desempenho principal sob condições extremas. A produção automatizada reduz a variação. Os engenheiros contam com um comportamento consistente entre unidades de indutores e outros componentes. A área ocupada pelo componente deve corresponder ao layout. Os indutores Gujing vêm em várias séries para diferentes requisitos de montagem. A saída de tensão estável depende da seleção adequada do indutor. Aplicações de tensão mais alta requerem núcleos com limites de saturação mais altos. A entrega de energia permanece consistente.
Os indutores em forma de I oferecem benefícios claros em circuitos de acionamento de motores domésticos inteligentes. Eles suprimem o ruído, suavizam o fluxo de corrente e aumentam a eficiência energética. Essas peças ajudam os designers a construir dispositivos domésticos inteligentes compactos, confiáveis ​​e acessíveis. O indutor armazena energia e a libera para estabilizar a tensão durante a comutação. Um indutor bem escolhido também limita o calor e prolonga a vida útil do circuito. Os engenheiros devem aplicar as diretrizes de seleção e integração deste artigo. A correspondência de indutância, classificação de corrente e frequência com o driver garante desempenho estável. O posicionamento e a blindagem adequados reduzem a interferência. Essas etapas ajudam qualquer projetista a otimizar circuitos de acionamento de motor para produtos domésticos inteligentes modernos.

Perguntas frequentes

O que um indutor em forma de I realmente faz em um circuito de acionamento de motor?

Ele armazena energia em um campo magnético e a libera para suavizar a corrente. A peça também impede que ruídos de alta frequência cheguem a outros componentes. Esta ação de filtragem mantém a linha de energia limpa. O resultado é um movimento mais estável do motor e menos interferência elétrica.

Como um projetista escolhe o valor correto de indutância?

A frequência de comutação e o nível de ondulação aceitável definem o alvo. Um valor mais alto filtra melhor, mas reage mais lentamente às alterações de carga. Um valor mais baixo responde mais rápido e transmite mais ondulação. Os engenheiros equilibram essas compensações para cada projeto de acionamento.

A Gujing pode fornecer indutores personalizados para um projeto específico?

Sim. Gujing oferece personalização para valores exclusivos de indutância, dimensões de pacote, classificações de corrente e projetos específicos de aplicação. Os engenheiros apoiam projetos desde a seleção de materiais até a produção de protótipos e fabricação em massa. A empresa possui certificações IATF 16949 e ISO 9001.

Quais séries de produtos são adequadas para acionamentos de motores domésticos inteligentes?

As séries DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 e DLGB3X atendem a muitas necessidades. As séries DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 e DLGBX atendem a outros requisitos de tamanho e desempenho. Essas peças servem para fontes de alimentação chaveadas, conversores DC-DC, motores elétricos e eletrodomésticos.

Por que a corrente de saturação é mais importante do que a corrente nominal?

A corrente nominal define a operação contínua. A corrente de saturação marca o ponto onde o núcleo perde indutância. Excedê-lo causa uma queda acentuada no desempenho e possíveis danos. Um design seguro mantém a corrente de pico bem abaixo desse limite.
