Por que a tolerância do indutor de anel colorido e o DCR são importantes para o seu PCB

A tolerância e o DCR são importantes porque afetam diretamente a precisão, eficiência e confiabilidade do circuito na montagem de PCB. Um indutor de anel colorido serve para circuitos de filtragem, sintonia e potência. Esses indutores não são intercambiáveis. Um indutor com um valor frouxo muda a resposta de frequência. Um indutor com alto DCR desperdiça energia na forma de calor. Esses indutores causam distorção de sinal, superaquecimento e falhas nas montagens. Cada indutor na placa deve atender às suas especificações nominais. Os projetistas que ignoram as especificações do indutor correm o risco de retrabalho caro e desempenho instável. A escolha correta do indutor evita essas falhas. Mantém os circuitos estáveis ​​e eficientes. A seleção adequada sempre começa com a compreensão de ambos os parâmetros.

Noções básicas de tolerância e indutância do indutor de anel colorido

O que significa tolerância à indutância

A tolerância de indutância descreve a variação permitida de um valor de indutância nominal. Os fabricantes expressam esta variação em percentagem. Um indutor de 100 µH com tolerância de ±10% pode medir entre 90 µH e 110 µH. Essa faixa afeta o desempenho do componente em um circuito.

A tolerância restrita custa mais para produzir. A tolerância frouxa economiza dinheiro, mas introduz incerteza. Os designers devem pesar essas compensações para cada aplicação.

As classificações de tolerância comuns incluem M (±20%) e N (±30%). Esses códigos aparecem nas folhas de dados e nos rótulos dos componentes. Os indutores de nível militar alcançam tolerâncias muito mais restritas. Marrom indica ±1%, verde indica ±0,5% e roxo indica ±0,1%. Os indutores regulares usam ouro para ±5% e prata para ±10%.

A série Color Ring Inductor da Gujing , incluindo os modelos DLGA0510 e DLGA0410, demonstra controle de tolerância consistente em lotes de produção. Esses indutores passantes são adequados para tarefas de filtragem, armazenamento de energia e processamento de sinal.

Leitura de faixas e códigos de tolerância

Uma série de faixas codificadas por cores comunica o valor da indutância e a tolerância no corpo do componente. O método de leitura depende da contagem de bandas.

Para um indutor de quatro bandas, as duas primeiras bandas são dígitos significativos, a terceira banda é o multiplicador e a quarta banda indica tolerância. Para um indutor de cinco bandas, as três primeiras bandas são dígitos significativos, a quarta banda é o multiplicador e a quinta banda indica tolerância.

Considere um exemplo de quatro faixas: amarelo (4), violeta (7), vermelho (×100), dourado (5%). Isso produz 47 × 100 = 4700 μH com tolerância de 5%. Um exemplo de cinco faixas: vermelho (2), violeta (7), preto (0), marrom (×10), dourado (5%). Isso produz 270 × 10 = 2700 µH com tolerância de 5%.

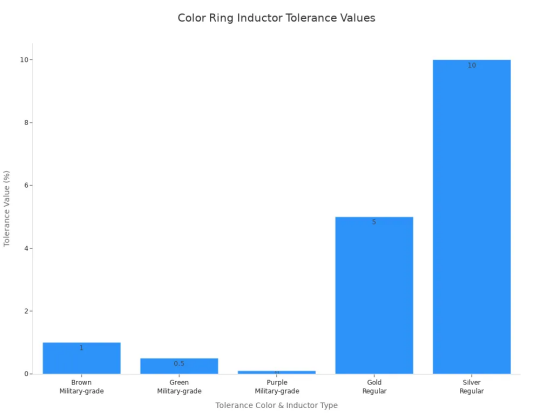

A tabela abaixo resume os códigos de cores de tolerância para referência rápida.

A leitura correta das faixas coloridas evita erros de montagem. Uma faixa de tolerância mal lida envia o indutor errado para a linha de produção.

Como a tolerância afeta o desempenho do circuito

Precisão de filtragem e ajuste

O valor e a tolerância da indutância moldam a resposta de frequência de cada circuito de filtragem e sintonia. Um filtro passa ou bloqueia sinais em frequências específicas. Esse comportamento depende da indutância exata no circuito. Quando o valor real se desvia da indutância nominal, a frequência de corte se move com ele. Um circuito de sintonia se comporta da mesma maneira. O ponto ressonante muda e o circuito não funciona mais conforme projetado.

A frequência ressonante depende da indutância e da capacitância. Qualquer erro em qualquer um dos componentes move o ponto ressonante. Os capacitores geralmente variam em cerca de ±5% a ±20%. Os indutores freqüentemente variam em ±10% ou mais. Esses desvios se combinam. A ressonância real pode ficar vários por cento longe do valor pretendido. Componentes de precisão ou ajustes pós-montagem resolvem esse problema. Sem eles, o circuito fica à deriva.

Um exemplo prático mostra a dimensão do problema. Um oscilador de 1 MHz construído com componentes de ±10% pode oscilar entre aproximadamente 950 kHz e 1050 kHz. Os sistemas de comunicação geralmente precisam de precisão no nível de quilohertz. Este desvio é inaceitável aí. Projetos de RF de precisão frequentemente incluem componentes de ajuste ajustáveis ​​para compensar. Os efeitos da temperatura pioram a situação. Os indutores com núcleo de ferrite alteram a permeabilidade com a temperatura. A resistência parasita em indutores e a resistência em série equivalente em capacitores reduzem o fator de qualidade Q em frequências mais altas. Essa redução pode mudar ainda mais a frequência de ressonância.

Uma tolerância mais rigorosa ajuda, mas tem um custo. Em indutores de RF, tolerâncias como ±2% a ±5% tornam-se difíceis de alcançar à medida que o tamanho do componente diminui. Esta limitação afeta o rendimento de fabricação e reduz a estabilidade do desempenho. Também influencia a precisão com que os engenheiros podem ajustar os circuitos ressonantes.

Riscos de rendimento de montagem e incompatibilidade

As incompatibilidades de tolerância criam problemas reais na linha de produção. Dois indutores do mesmo lote podem ficar em extremos opostos de sua faixa de tolerância. Um circuito funciona. O próximo falha. Essa inconsistência aumenta as taxas de retrabalho e refugo.

Um indutor de anel colorido com uma faixa de tolerância frouxa piora esse risco. A banda informa ao montador a faixa nominal, mas não o valor real daquela peça específica. Uma placa preenchida com indutores incompatíveis pode passar no teste funcional em uma unidade e falhar em outra. Os engenheiros então gastam tempo depurando um problema que decorre da variação do componente, e não do erro de projeto.

A tolerância correspondente à aplicação reduz esses riscos. Os circuitos de sintonia precisam de tolerância rígida. Os circuitos de filtragem geralmente aceitam tolerâncias mais baixas. Os projetistas que verificam a faixa de tolerância em relação aos requisitos do circuito detectam incompatibilidades antes do início da produção. Esta etapa protege o rendimento da montagem e mantém o comportamento do circuito consistente em todas as unidades.

Efeitos DCR na perda de potência e eficiência

DCR, calor e classificação atual

DCR é a resistência DC do enrolamento do indutor. Essa resistência vem do fio de cobre dentro do componente. Um DCR baixo minimiza a perda de energia e o aquecimento interno. A relação segue uma regra simples: a potência dissipada é igual à corrente ao quadrado vezes a resistência. Mesmo alguns miliohms de resistência do enrolamento podem produzir calor substancial quando o indutor transporta dezenas ou centenas de amperes. A perda cresce com o quadrado da corrente.

Maior DCR significa mais calor. Mais calor reduz a classificação de corrente segura. Um projetista que empurra um indutor de anel colorido além de sua corrente nominal permitida pode provocar geração de calor, saturação magnética e perda de eficiência. O componente pode falhar. Para um desempenho confiável, os engenheiros devem considerar a corrente de saturação, o aumento de temperatura e o material do núcleo do indutor ao comparar indutores de potência para um conversor buck ou boost.

O tamanho do componente desempenha um papel importante aqui. O tamanho do indutor SMD determina DCR, classificação de corrente, margem de saturação e gerenciamento de calor. Um pacote menor não consegue dissipar o calor de forma tão eficaz. Também limita a área da seção transversal do enrolamento. Os enrolamentos de fio plano melhoram a densidade de empacotamento do condutor. Este projeto permite maior área de seção transversal do condutor ou um enrolamento mais compacto para um determinado projeto. O resultado é menor DCR e redução da perda de condução. Esses benefícios são mais importantes em altas correntes porque a perda de condução aumenta com a corrente ao quadrado.

Os engenheiros devem analisar o DCR quente, não apenas o DCR à temperatura ambiente. O DCR dependente da temperatura aumenta à medida que o componente aquece durante a operação. Este aumento aumenta ainda mais as perdas. Reduzir os mecanismos de perda costuma ser mais eficaz do que tentar remover o calor depois de gerado. A resistência mais baixa pode suportar uma classificação de corrente térmica mais alta dentro de um determinado tamanho de pacote. Essa melhoria só é válida quando os requisitos de saturação, aumento de temperatura, layout da PCB e resfriamento também são atendidos.

A estrutura de fita moldada da série DLGA da Gujing oferece baixa perda de núcleo e operação confiável sob condições de trabalho contínuas. O design da fita moldada aumenta a eficiência da montagem e suporta a produção automatizada.

Eficiência em projetos de fontes de alimentação

DCR impulsiona diretamente a perda de condução DC no magnetismo da fonte de alimentação. Minimizar o DCR é um objetivo crítico de projeto para qualquer conversor eficiente. Porém, o DCR não é a única fonte de perdas. As perdas no enrolamento CA dependentes da frequência devido aos efeitos de pele e proximidade também contribuem para o aumento da temperatura. Correntes parasitas de campos de franjas e vazamentos adicionam mais perdas. A perda central adiciona outra camada. A gravidade dessas perdas depende da frequência de comutação, forma de onda da corrente, geometria do condutor, distribuição de campo, geometria do intervalo, material do núcleo e oscilação do fluxo.

À medida que a indutância aumenta, as perdas máximas de corrente no transistor chaveador diminuem. Essa mudança aumenta a eficiência. No entanto, uma indutância mais alta pode aumentar as perdas da resistência CC da bobina e reduzir a eficiência. Os designers devem equilibrar esses efeitos concorrentes.

A otimização do DCR deve ser equilibrada com as perdas do enrolamento CA, perda do núcleo, margem de saturação e estrutura térmica. O projeto magnético deve incluir fluxo de calor através do enrolamento, núcleo, base, PCB de cobre, fluxo de ar e um caminho de dissipador de calor opcional. O projeto de indutores de alta corrente é um problema de projeto térmico tanto quanto um problema de projeto magnético. O enrolamento e o pacote determinam se o componente pode sobreviver à corrente contínua no invólucro final.

Os engenheiros devem examinar a curva de indutância versus corrente contínua e as curvas de indutância versus corrente durante a seleção. Essas curvas mostram como a indutância cai sob polarização DC. A porcentagem de queda de indutância revela quanto o componente perde na corrente operacional. Os projetistas também devem verificar as curvas de polarização DC quanto ao comportamento de saturação. Uma revisão cuidadosa da corrente de ondulação, corrente de pico e corrente RMS garante que o indutor atenda às demandas da aplicação. A ondulação atual afeta a perda e o aquecimento do núcleo. A seleção adequada evita perda de eficiência e mantém a fonte de alimentação estável.

Consequências de ignorar a tolerância e o DCR

Distorção e instabilidade de sinal

A tolerância fora das especificações causa distorção do sinal, desafinação e instabilidade do circuito. Um indutor com um valor fora de sua faixa nominal altera a resposta de frequência do circuito. Os filtros não bloqueiam mais as frequências corretas. Os circuitos de sintonia se afastam de seu ponto ressonante alvo. O resultado é qualidade de sinal degradada e comportamento imprevisível.

Uma faixa de tolerância frouxa introduz incerteza em cada unidade construída. Uma placa pode funcionar perfeitamente. O próximo pode falhar. Essa variação força os engenheiros a gastar tempo depurando problemas decorrentes de inconsistência de componentes, e não de falhas de projeto. O controle rígido da tolerância evita esses problemas. Ele mantém o comportamento do circuito estável em cada execução de produção.

Custos de superaquecimento e retrabalho

DCR excessivo leva ao superaquecimento, falha de componentes e retrabalho caro durante a montagem da PCB. Para obter uma indutância mais alta, os fabricantes costumam usar fios mais finos ou mais voltas de enrolamento. Esta escolha de design eleva a resistência DC do indutor. O DCR elevado aumenta a perda de cobre, especificamente a perda de I²R. O aumento da perda I²R causa superaquecimento severo do indutor. Este superaquecimento também reduz a eficiência geral do circuito.

O DCR dependente da temperatura piora o problema. À medida que o componente aquece durante a operação, a sua resistência aumenta ainda mais. Esse aumento eleva ainda mais as perdas. Um projetista que ignore esse efeito pode especificar um indutor que funcione na bancada, mas falhe em campo. O componente pode exceder a sua corrente nominal e sofrer danos permanentes. A substituição de peças com defeito aumenta os custos e atrasa a produção.

As certificações IATF 16949 e ISO 9001 da Gujing e a rastreabilidade de todo o processo ajudam a evitar esses problemas. Esses sistemas garantem que cada indutor atenda às suas especificações nominais antes do envio. A rigorosa inspeção de qualidade detecta peças fora das especificações antes que cheguem à linha de montagem. Essa proteção reduz retrabalho, refugo e falhas em campo. Os projetistas que recorrem a fornecedores certificados evitam os custos ocultos de componentes inconsistentes.

Seleção de indutores de anel colorido para montagem de PCB

Correspondência de tolerância às necessidades da aplicação

Os requisitos de tolerância variam de acordo com a função do circuito. Os circuitos de sintonia exigem tolerância rígida porque pequenas mudanças na indutância dessintonizam os tanques ressonantes. Um indutor de anel colorido de ±5% é adequado para essas aplicações de precisão. Os circuitos de filtragem toleram valores mais flexíveis. Uma peça de ±10% ou ±20% geralmente funciona bem ali. Os projetistas devem combinar a faixa de tolerância com a sensibilidade do circuito. Esta etapa evita custos desnecessários e garante um desempenho confiável.

O valor da indutância nominal orienta a seleção inicial. Os engenheiros verificam então se a faixa de tolerância permanece dentro dos limites aceitáveis ​​para a aplicação. Um tanque ressonante projetado para 100 µH pode aceitar 95 µH a 105 µH. Um indutor de ±5% atende a essa necessidade. Uma parte de ±20% não. Verificar a tolerância em relação aos requisitos do circuito antes de finalizar a lista de materiais evita retrabalho e protege o rendimento da montagem.

Escolhendo DCR e classificação atual

A seleção de DCR envolve compensações. Uma resistência CC mais baixa requer um fio mais grosso. Essa escolha aumenta o tamanho e o custo do pacote. Em frequências de comutação mais altas, a resistência CA pode atingir 1,5 a 3 vezes o valor CC. As perdas principais também aumentam com a frequência. Os designers devem avaliar esses fatores em conjunto.

A classificação atual requer atenção a vários parâmetros. A classificação da corrente térmica difere da classificação da corrente de saturação. Os engenheiros devem verificar ambos. Uma regra geral de projeto reduz a corrente de saturação em 25% abaixo da corrente de pico do pior caso quando o ambiente permanece abaixo de 50°C. Acima de 70°C, desclassifique em 35%. A corrente CC produz perda no enrolamento. A corrente de ondulação adiciona perdas CA. A corrente rms determina o aquecimento total.

Um exemplo prático mostra por que as condições da folha de dados são importantes. Um conversor Buck de 12 V para 3,3 V / 5 A usou um indutor de 10 µH com corrente de saturação de 5,2 A e DCR de 28 mΩ. A peça funcionou a 78°C enquanto a placa permaneceu a 45°C. A perda do núcleo em 500kHz atingiu 340mW, quase três vezes o valor da folha de dados. Mudar para um indutor DCR de 10 µH, corrente de saturação de 6,5 A e 18 mΩ com núcleo composto reduziu as perdas e caiu a temperatura para 52 ° C.

Gujing oferece serviços OEM/ODM apoiados por mais de 20.000 formulações de núcleo magnético. A empresa oferece personalização para valores de indutância, dimensões ou desempenho elétrico específicos. Esses indutores suportam montagem eficiente de PCB em muitas aplicações.
A tolerância molda a precisão do circuito e o rendimento da montagem. DCR molda a eficiência e o desempenho térmico. Os projetistas devem verificar o indutor em relação às necessidades da aplicação antes de finalizar a lista de materiais. Verifique se o valor da indutância corresponde ao cálculo da folha de dados do IC. Confirme se a corrente de saturação excede a corrente de pico em pelo menos 30%. Confirme se a corrente térmica excede a corrente de carga contínua em pelo menos 20%. Escolha o DCR mais baixo permitido pelo orçamento e tamanho. Verifique se a frequência auto-ressonante permanece bem acima da frequência operacional. Cada indutor deve caber na área do PCB e dissipar o calor adequadamente. Equilibre o desempenho com o custo e a disponibilidade. Um indutor bem escolhido mantém a placa de circuito impresso estável, eficiente e confiável em todas as fases de produção.
