Histórico do projeto

O projeto existente do cliente adotou um indutor passante de 33uH. Eles pretendiam migrar para o pacote SMD GCD54 para produção de montagem em superfície de PCB, eliminando processos manuais de soldagem através de furos e mantendo os custos dos componentes sob controle.

O indutor passante original foi classificado para corrente operacional de 1,5A. No entanto, a corrente de carga real do equipamento final era de apenas 200-300mA. A especificação de alta corrente 1,5A foi superespecificada, deixando espaço para redução de custos.

Processo de colaboração

1. A equipe de vendas de Gujing propôs inicialmente o indutor SMD 33uH no pacote GCD54, que correspondia ao desempenho de corrente de 1,5A da peça original do furo passante. A cotação correspondente com impostos e a folha de dados foram fornecidas para avaliação.

2. O cliente verificou o parâmetro de corrente de saturação e apontou que a corrente de saturação de 1A era suficiente para sua carga real de 200-300mA e que a classificação de 1,5A era desnecessária.

3. Com base nas condições reais de trabalho do cliente, a equipe de engenharia da Gujing ajustou o material do núcleo magnético. O tamanho do pacote GCD54 e o valor da indutância de 33uH permaneceram inalterados, enquanto a corrente de saturação foi ajustada para 1A para se adequar à aplicação prática. Como fabricante certificado pela IATF 16949 , a Gujing controla rigorosamente a troca de materiais e a validação de desempenho para garantir qualidade consistente de produção em massa.

4. Com pacote e indutância idênticos e total conformidade com os requisitos de desempenho do dispositivo final, a versão revisada alcançou um preço unitário mais baixo para economia de custos.

Principais benefícios

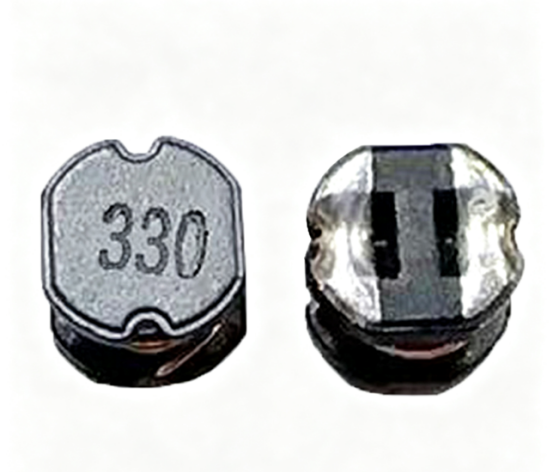

· Conversão de Pacote : Migração direta do furo passante para SMD GCD54 com o mesmo valor de indutância. Suporta montagem automática SMT e elimina trabalho de soldagem manual para aumentar a eficiência de fabricação.

· Seleção de materiais orientada para a aplicação : Evite especificações excessivas de componentes de alta corrente. A variante de corrente de saturação 1A é selecionada visando a carga real de 200-300 mA do equipamento do cliente.

· Otimização de custo e eficiência : O ajuste da fórmula do núcleo magnético reduz o custo de aquisição de componentes, sem modificar a dimensão do pacote ou comprometer o desempenho elétrico.

· Personalização confiável apoiada pela certificação : Possuindo a certificação IATF 16949 , Gujing garante qualidade confiável durante o ajuste de material e desempenho. Apoiado pela biblioteca de Gujing com mais de 20.000 fórmulas de pó magnético. Várias opções de classificação de corrente estão disponíveis em um único pacote para fornecer soluções diversificadas de custo-desempenho.
