Na indústria eletrônica altamente competitiva, um módulo de energia DC-DC estável e confiável é a base do posicionamento de mercado de um produto final. No entanto, no caminho para alcançar “estabilidade e fiabilidade”, persistem vários obstáculos intangíveis, com as questões de compatibilidade electromagnética (EMC) classificadas entre os desafios mais prevalecentes e formidáveis. Recentemente, um cliente de longa data da Gujing encontrou um gargalo nos testes de condução durante o desenvolvimento de seu novo produto de energia DC-DC. A resolução deste problema ressalta mais uma vez o valor central da Gujing: oferecemos não apenas indutores, mas também soluções baseadas em amplo conhecimento técnico.

Sucesso inicial: a seleção padrão atende aos requisitos básicos de desempenho

O projeto do cliente envolveu um módulo de potência DC-DC com elevados requisitos de eficiência e estabilidade. Durante a fase inicial de projeto, com base nos requisitos do circuito, o cliente selecionou nosso indutor Gujing em forma de I em um pacote 0912 com um valor de indutância de 300 μH ±10% e uma resistência DC (DCR) controlada entre 0,398 e 0,405 Ω.

Durante os primeiros testes de amostra, o indutor demonstrou excelente desempenho básico: a uma corrente de 1,1A, a taxa de variação da indutância foi de apenas 11,5%; em 1A, o aumento de temperatura foi controlado para 32,2°C, com taxa de variação de 9,5%. Mais importante ainda, na corrente operacional do circuito do cliente de 0,7A, o indutor funcionou perfeitamente, com todas as métricas atendendo às expectativas do projeto. Tudo parecia estar progredindo suavemente em direção à produção em massa.

Um desafio inesperado: uma lacuna de 5 dB nos testes de emissões conduzidos pela EMC

Contudo, quando o projeto entrou na fase crítica de testes de certificação EMC, surgiu um problema. A placa de alimentação do cliente não atendeu ao padrão durante os testes de emissões realizados. Uma análise mais aprofundada dos dados do teste identificou claramente o problema na banda de frequência específica de 200kHz, onde os resultados do teste ficaram aquém do limite padrão em aproximadamente 5dB.

Essa lacuna de 5 dB, embora aparentemente pequena, era como um abismo intransponível – o suficiente para inviabilizar todo o plano de lançamento do produto. A reprovação no teste de emissões realizado significava que o ruído de alta frequência gerado pela fonte de alimentação durante a operação seria realimentado na rede elétrica através de cabos, interferindo em outros dispositivos. A equipe técnica do cliente tentou vários métodos convencionais de otimização, mas com pouco sucesso.

A intervenção de Gujing: do “fornecimento de componentes” ao “diagnóstico do sistema”

Ao tomar conhecimento dos desafios do cliente, a equipe técnica de Gujing interveio rapidamente. Compreendemos perfeitamente que os problemas de EMC — especialmente aqueles que ocorrem em bandas de frequência específicas — estão frequentemente intimamente relacionados às características não lineares dos componentes nos circuitos de energia. Como componente central para armazenamento e filtragem de energia, as características de frequência do material do núcleo de um indutor determinam diretamente seu desempenho de supressão de ruído.

Através de comunicação aprofundada com os engenheiros do cliente, identificamos duas informações críticas: “falha de imunidade conduzida” e a “faixa de frequência de 200 kHz”. Isso nos permitiu identificar rapidamente a causa raiz do problema como o material do núcleo magnético dos indutores inicialmente selecionados. Os materiais de ferrite convencionais exibem alterações na permeabilidade magnética sob condições específicas de frequência e corrente, levando à degradação do desempenho de filtragem e resultando em vazamento de ruído em frequências específicas.

Soluções direcionadas: atualizações de materiais e otimização de desempenho

Com base nesta avaliação, a equipe técnica de Gujiang propôs uma solução direcionada: substituir o material do núcleo do indutor. Selecionamos o material do núcleo da série KN1 - desenvolvido especificamente para otimizar o desempenho EMI de baixa a média frequência - e prontamente fornecemos amostras com as mesmas especificações (pacote 0912, 300μH ±10%) para validação.

Esta mudança material resultou em uma melhoria significativa nos parâmetros de desempenho do indutor:

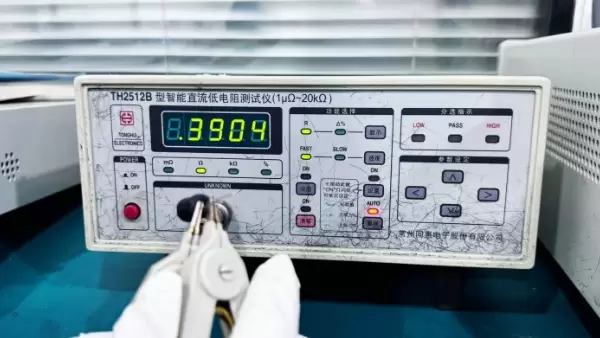

Resistência de corrente contínua (DCR): reduzida dos 0,398–0,405 Ω originais para 0,343–0,348 Ω, o que ajuda a reduzir as perdas de condução e melhorar a eficiência da fonte de alimentação.

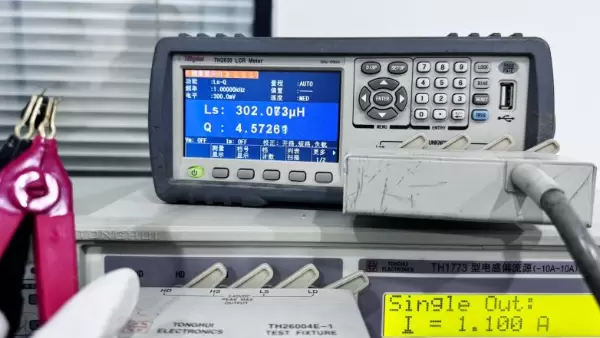

Características da corrente: Na corrente de 0,92A a variação da indutância é de 11,98%; em 1,1A, o aumento da temperatura é de 32,7°C, embora a taxa de mudança tenha aumentado. Isto indica claramente que o material KN1 encontrou um novo equilíbrio entre a resposta de frequência e as características de polarização DC, que é mais propício à supressão do ruído de 200kHz.

Validação bem-sucedida: uma melhoria de 4dB e a vitória final

Ao receber as novas amostras, o cliente realizou imediatamente testes em nível de placa. Os resultados foram encorajadores: a substituição dos indutores por componentes de material KN1 melhorou significativamente as emissões conduzidas da placa de alimentação na banda de frequência de 200kHz, reduzindo-as em 4dB em comparação com antes!

Essa melhoria crítica de 4dB aliviou enormemente os desafios de EMC do cliente. Posteriormente, com base nesta base e em conjunto com ajustes de layout no nível da placa, a equipe do cliente substituiu um único pacote de resistores para realizar o ajuste final. No final das contas, eles resolveram com sucesso o problema de emissões excessivas conduzidas e o produto passou na certificação sem problemas.

Resumo

Nesse caso, o próprio indutor serviu como “meio” para resolver o problema, mas o verdadeiro valor está na capacidade da Gujing de integrar profundamente componentes prontos para uso com os cenários de aplicação específicos do cliente para fornecer soluções personalizadas. Acreditamos firmemente que por trás de cada pequeno indutor está o sucesso ou o fracasso do produto do cliente. Esta é precisamente a filosofia que Gujing sempre defendeu: “O indutor é apenas um meio de produto; resolver os vários problemas encontrados na placa é a alma de Gujing”.
