Resolvendo problemas de EMI automotiva usando indutores de modo comum de alta confiabilidade

A interferência eletromagnética na eletrônica automotiva degrada o desempenho, ameaça a segurança e bloqueia a conformidade com EMC. O mercado global de componentes de supressão de ruído, avaliado em 27,88 mil milhões de dólares em 2025, reflete a necessidade urgente da indústria automóvel de soluções EMI eficazes. Indutores de modo comum de alta confiabilidade fornecem a solução comprovada. Esses componentes atenuam o ruído de modo comum enquanto transmitem sinais diferenciais com perda mínima. Uma introdução às bobinas de modo comum revela seu papel crítico na eletrônica dos veículos modernos. Como os engenheiros devem selecionar, aplicar e projetar esses indutores para atender aos padrões de confiabilidade automotiva e EMC? A resposta determina se um projeto passa na certificação ou falha.

Principais conclusões

· Os indutores de modo comum reduzem a interferência eletromagnética nos veículos. Eles bloqueiam ruídos indesejados enquanto permitem a passagem de sinais.

· Escolha indutores que correspondam à corrente e à frequência de ruído do seu circuito. As peças de nível automotivo suportam temperaturas e vibrações extremas.

· Coloque o indutor próximo à fonte de ruído. Mantenha os rastreamentos de entrada e saída separados para evitar acoplamento.

· Teste seu projeto antecipadamente com verificações de pré-conformidade. Isso economiza tempo e dinheiro antes da certificação completa.

· Os indutores de modo comum oferecem uma solução confiável e econômica para EMI automotiva . Eles ajudam a atender aos padrões EMC sem projeto excessivo.

Como o ruído do modo comum cria EMI em veículos

O ruído de modo comum é uma corrente indesejada que flui na mesma direção nas linhas de sinal ou de energia, referenciada ao aterramento do chassi. Este tipo de ruído é uma das principais causas de interferência eletromagnética em sistemas automotivos. Os engenheiros devem compreender suas origens e comportamento para projetar estratégias de supressão eficazes.

Fontes de ruído no modo comum

A comutação de conversores DC-DC, carregadores integrados, acionamentos de motor e controladores PWM geram ruído de modo comum significativo em veículos elétricos. Linhas de dados de alta velocidade como CAN, LIN e Ethernet também contribuem para esse problema. Essas fontes produzem ruído que vai de 10 kHz a 200 MHz. Formas de onda de tempo de subida rápido, como pulsos de 300 V com tempos de subida em torno de 100 ns, criam harmônicos que se estendem até 10 MHz ou mais. O ruído de ignição das velas de ignição adiciona outra camada de interferência em veículos convencionais. A conversão de diferencial para modo comum ocorre quando desequilíbrios nos caminhos do circuito transformam sinais diferenciais desejados em sinais de modo comum indesejados. Essa conversão amplia o desafio para os projetistas de eletrônicos automotivos.

Como os indutores de modo comum suprimem o ruído

Um indutor de modo comum usa dois enrolamentos em um núcleo magnético compartilhado. Os enrolamentos são conectados de forma que a corrente diferencial cancele o fluxo dentro do núcleo. A corrente de modo comum, entretanto, apresenta alta impedância do indutor. Este comportamento proporciona uma atenuação eficaz do ruído a ser suprimido sem distorcer o sinal desejado. As bobinas de modo comum são excelentes nesta tarefa porque têm como alvo o caminho de ruído específico, permitindo ao mesmo tempo uma transmissão de sinal limpa. Os indutores de modo comum da Gujing, incluindo a série GCM, a série GUU 10.5 e a série GUU , são projetados exatamente para essa função na eletrônica automotiva. Esses componentes oferecem atenuação de ruído confiável e atendem aos requisitos de filtragem em aplicações veiculares exigentes. Os projetistas contam com bobinas de modo comum para atender aos rigorosos padrões de EMC. O princípio operacional garante que as correntes de modo comum enfrentem oposição enquanto os dados diferenciais passam livremente. Essa capacidade de filtragem seletiva torna as bobinas de modo comum indispensáveis ​​para o controle EMI automotivo moderno. Os engenheiros que selecionam o indutor de modo comum correto obtêm desempenho estável e conformidade regulatória.

Selecionando o indutor de modo comum correto

A seleção de componentes determina se um projeto automotivo atende às metas de EMC ou falha na câmara. Os engenheiros devem pesar vários parâmetros juntos, porque uma peça que se destaca em uma área muitas vezes compromete outra.

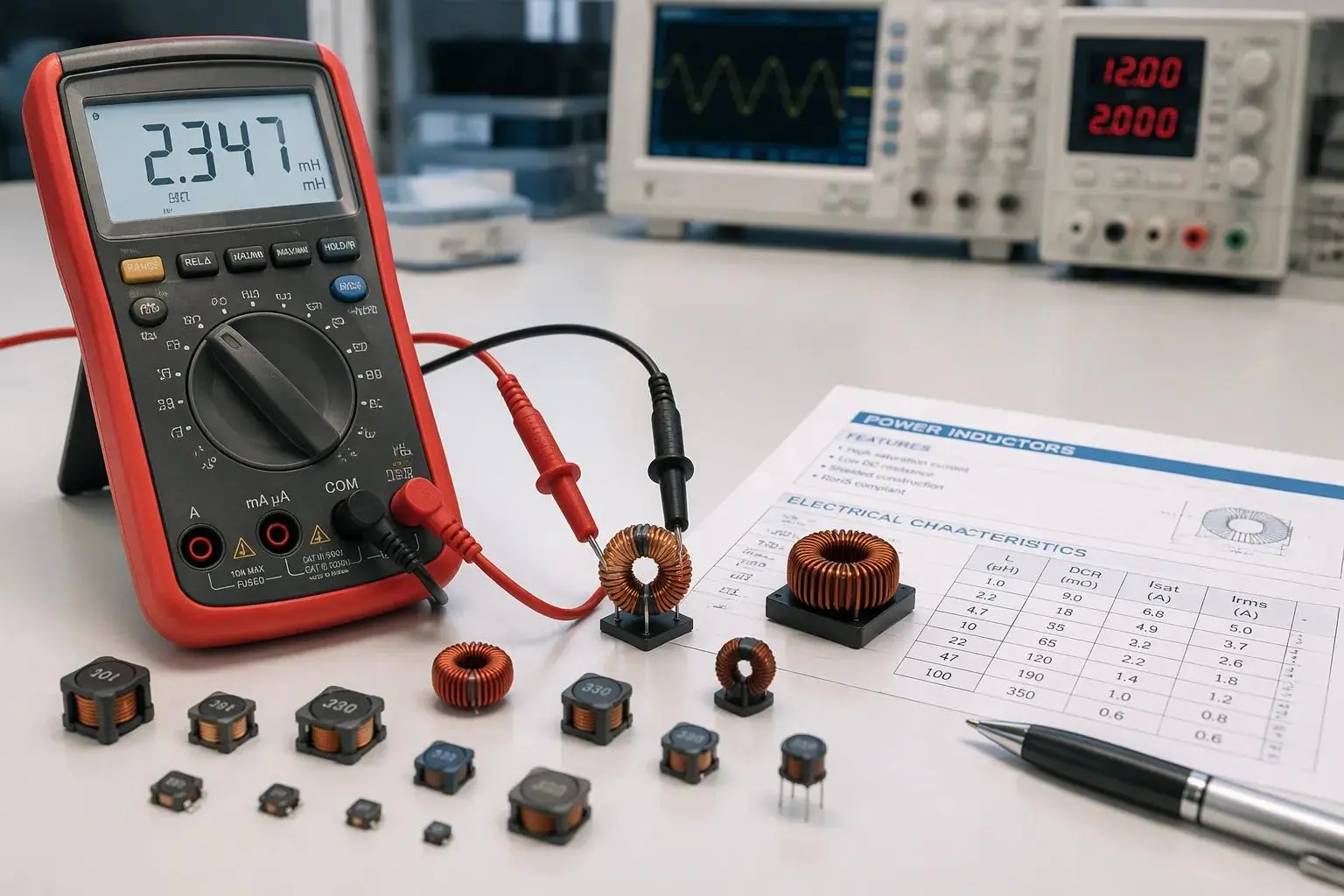

Principais parâmetros elétricos

A corrente nominal deve suportar a corrente máxima de operação contínua do circuito. Esta classificação depende do aumento de temperatura permitido, posicionamento e ventilação. A impedância de modo comum deve atingir o pico na frequência de ruído alvo, que geralmente cai na faixa de dezenas a centenas de megahertz. A impedância do modo diferencial deve permanecer baixa para que o componente não atenue sinais úteis. A menor resistência DC reduz a perda de potência e o aumento de temperatura, embora a resistência do enrolamento muito baixa possa enfraquecer o amortecimento de alta frequência. Os engenheiros também avaliam o comportamento da saturação e o tamanho físico em relação à área disponível da placa.

Um indutor de modo comum com indutância apropriada é um ponto de partida comum para a supressão de EMI. A verificação de desempenho depende de técnicas de medição EMC padrão para confirmar a atenuação e a integridade do sinal em toda a banda de trabalho. A tabela abaixo mostra metas típicas do setor automotivo.

Padrões de confiabilidade e qualificação

A eletrônica automotiva exige componentes que sobrevivam a condições adversas. Indutores de alta confiabilidade devem suportar -55°C a +165°C e resistir a vibrações mecânicas e choques. A ciclagem térmica tensiona o núcleo e o enrolamento, enquanto a vibração da estrada testa as juntas mecânicas. Uma peça que varia na indutância em relação à temperatura enfraquecerá a filtragem quando o veículo mais precisar dela.

Os padrões de qualificação separam as peças automotivas das comerciais. AEC-Q200 define os requisitos de teste de estresse para componentes passivos. IATF 16949 e ISO 9001 certificam o próprio processo de fabricação. Gujing traz ampla experiência em indutores para esse desafio, juntamente com uma ampla gama de opções de materiais de núcleo magnético. A empresa executa uma produção altamente automatizada, o que proporciona consistência e rastreabilidade total em cada lote.

O design e a seleção de bobinas de modo comum recompensam a correspondência cuidadosa entre o perfil de ruído e o componente. Um indutor com alta impedância de modo comum na frequência errada não causa interferência. Os engenheiros que verificam as margens de saturação e a redução térmica antecipadamente evitam reprojetos dispendiosos posteriormente. A peça certa equilibra desempenho elétrico, durabilidade mecânica e fabricação qualificada em um único pacote.

Implementando Filtragem EMI no Projeto de Circuito

As bobinas de modo comum são preferidas para ruídos de banda estreita bem definidos, com altos requisitos de corrente e restrições orçamentárias. Eles oferecem um caminho econômico para a conformidade quando o perfil de ruído é compreendido. Os engenheiros que aplicam bobinas de modo comum corretamente obtêm uma filtragem EMI confiável sem projeto excessivo.

Colocação de circuito e topologia de filtro

O posicionamento determina o desempenho dos indutores de modo comum. O afogador deve ficar o mais próximo possível da fonte de ruído ou do conector. Esse posicionamento evita que o ruído se acople a traços próximos antes que ocorra a atenuação. Os rastreamentos de entrada e saída devem permanecer separados para evitar acoplamento parasita que contorna o filtro. Sinais sensíveis nunca devem ser encaminhados perto do indutor, porque os campos irradiados do componente podem induzir interferência em linhas adjacentes.

O projeto e a seleção das bobinas de modo comum também dependem da topologia. Um filtro de estágio único pode ser suficiente para ruído moderado, enquanto a conversão severa de modo diferencial para modo comum requer filtragem de vários estágios. A conversão de modo diferencial para modo comum ocorre quando desequilíbrios de traço transformam sinais desejados em sinais de modo comum indesejados. Esta conversão prejudica até mesmo estrangulamentos bem colocados. Os engenheiros devem verificar se a topologia escolhida aborda tanto as correntes de modo comum quanto o ruído de modo diferencial. As correntes de modo comum fluem em ambas as linhas na mesma direção e o indutor apresenta alta impedância para elas. O ruído de modo comum proveniente da comutação de fontes geralmente exige essa abordagem direcionada.

Gujing oferece serviços de personalização para atender às necessidades específicas de layout. Esses serviços incluem análise de aplicação, seleção de materiais magnéticos, projeto estrutural, preparação de protótipos e verificação de desempenho. Os engenheiros podem personalizar soluções de mitigação de EMI de acordo com seus requisitos exatos de circuito.

Melhores práticas de layout de PCB

O layout da PCB afeta diretamente a eficácia da filtragem. Minimizar a área do loop reduz o efeito da antena que irradia ruído de alta frequência. Os planos de aterramento fornecem um caminho de retorno de baixa impedância e protegem traços sensíveis de campos dispersos. Os pares diferenciais devem permanecer firmemente acoplados ao longo de todo o seu comprimento. Este acoplamento preserva a integridade do sinal e reduz a chance de conversão de modo diferencial para modo comum.

Na comutação de fontes, os engenheiros devem reduzir a ondulação da tensão de saída e o ruído de alta frequência na fonte. As bobinas de modo comum por si só não podem compensar um layout ruim. As aplicações de bobinas de modo comum estendem-se a carregadores integrados, conversores DC-DC e sistemas de gerenciamento de bateria. Cada aplicação exige atenção cuidadosa ao rastreamento de roteamento e posicionamento de componentes.

As bobinas de modo comum lidam com altas correntes e amplos espectros de ruído de maneira eficaz. O indutor de modo comum selecionado para um determinado projeto deve corresponder à frequência de ruído e ao perfil de corrente. As bobinas de modo comum fornecem atenuação previsível quando as regras de layout são seguidas. O desempenho da filtragem melhora quando os engenheiros tratam o indutor como parte de uma estratégia completa de filtragem EMI. Essa estratégia inclui aterramento adequado, blindagem e disciplina de rastreamento. As bobinas de modo comum continuam sendo fundamentais para a filtragem EMI automotiva porque abordam a causa raiz do ruído conduzido. Os desafios da interferência eletromagnética nos veículos modernos exigem esta abordagem sistemática.

Os engenheiros que dominam o posicionamento e o layout alcançam a conformidade mais rapidamente. As bobinas de modo comum fornecem resultados quando integradas cuidadosamente na PCB.

Comparando bobinas de modo comum com alternativas

Os engenheiros enfrentam um campo repleto de opções de supressão de ruído. Cada alternativa resolve um problema específico e cada uma acarreta compensações que afetam custo, tamanho e confiabilidade.

Esferas e capacitores de ferrite

Grânulos de ferrite e bobinas de modo comum atendem a diferentes perfis de ruído. Um cordão de ferrite é adequado para problemas de banda estreita de baixa corrente e alta frequência. As bobinas de modo comum lidam com correntes mais altas e espectros de ruído mais amplos. Uma conta satura rapidamente sob forte corrente, o que reduz sua impedância. Um indutor construído em núcleo de ferrite com enrolamentos duplos mantém o desempenho sob carga. Esta diferença é importante em linhas de energia onde a corrente atinge vários amperes.

Os capacitores oferecem um caminho barato para a redução de ruído. A sua impedância cai à medida que a frequência aumenta, o que limita o seu alcance na extremidade superior do espectro. Um capacitor sozinho não pode suprimir ruído de alta frequência em uma banda larga. A blindagem bloqueia a interferência irradiada de forma eficaz, mas acrescenta peso e custo a cada veículo. As montadoras contam gramas, e a blindagem funciona contra esse objetivo. Filtros EMI passivos, como indutores de modo comum, permanecem altamente confiáveis ​​em termos de temperatura e vibração. Sua desvantagem é o tamanho e o peso, que os designers devem planejar antecipadamente.

Blindagem e bobinas de núcleo de haste

As bobinas com núcleo de haste fornecem uma resposta compacta para layouts exigentes. Um núcleo de haste oferece alta indutância de modo comum e modo diferencial sem saturação. Esse comportamento torna as bobinas do núcleo da haste atraentes onde o espaço da placa é apertado e as correntes são altas. As bobinas de modo comum ainda vencem quando a banda de ruído está bem definida e o requisito de corrente é moderado.

A conversão diferencial para modo comum complica todas as comparações. Os desequilíbrios de rastreamento transformam sinais diferenciais limpos em ruído indesejado e nenhum componente único apaga esse efeito. Os engenheiros que entendem a conversão de modo diferencial para modo comum escolhem componentes de filtragem que correspondam ao caminho real do ruído. Os bloqueadores de modo comum têm como alvo esse caminho diretamente. As bobinas de modo comum também toleram as amplas oscilações térmicas do serviço automotivo. As bobinas de modo comum fornecem atenuação previsível quando a fonte e a frequência do ruído são conhecidas. As bobinas de modo comum custam mais que um capacitor, mas menos que uma reformulação completa da blindagem. A escolha certa depende do nível atual, da largura de banda do ruído e do espaço disponível.

Lista de verificação de validação para projeto de EMI automotivo

Os testes de pré-conformidade detectam problemas antes da certificação formal. Engenheiros que validam antecipadamente economizam tempo e dinheiro. Uma lista de verificação estruturada mantém o processo sob controle.

Etapas de teste de pré-conformidade

Os engenheiros devem medir o ruído do modo comum e do modo diferencial separadamente. Esta separação revela qual caminho de ruído domina e orienta o design do filtro. Dois métodos atendem a esse propósito.

Um analisador de espectro pode ser usado, mas um osciloscópio pode fornecer resultados comparáveis ​​se um analisador de espectro não estiver disponível. Osciloscópios com funções matemáticas integradas podem calcular diretamente o ruído de modo comum e de modo diferencial. O canal do osciloscópio deve ter terminação de 50 Ohm. O nível de ruído do osciloscópio será maior do que o de um analisador de espectro. Com qualquer instrumento, o pico máximo deve ser usado em vez de valores médios ou quase médios.

Os engenheiros então varrem a faixa de frequência e verificam o desempenho usando os métodos de medição apropriados. A integridade do sinal é confirmada através de testes adicionais. Estas etapas garantem que as bobinas de modo comum funcionem conforme esperado antes da instalação no veículo.

Dicas de verificação no veículo

As condições do mundo real testam componentes além das configurações de laboratório. Os engenheiros devem testar em toda a faixa de -55°C a +165°C. Os perfis de vibração e choque simulam as condições da estrada. A confirmação em carregadores integrados, conversores DC-DC, BMS e ECUs valida o desempenho em aplicações reais.

A escolha de indutores de modo comum de alta precisão e alta confiabilidade simplifica o projeto de EMC e melhora as taxas de qualificação do produto. As bobinas de modo comum que atendem aos requisitos AEC-Q200 reduzem os ciclos de reprojeto. As bobinas de modo comum com indutância estável em relação à temperatura mantêm a eficácia da filtragem. Os engenheiros que selecionam componentes qualificados evitam atrasos dispendiosos.

Os engenheiros que combinam faixa de frequência, corrente nominal, indutância e tamanho com o perfil de ruído obtêm supressão EMI confiável. As peças de nível automotivo sobrevivem a temperaturas automotivas extremas. A integração precoce compensa. A qualificação AEC-Q200 mantém as bobinas de modo comum estáveis ​​em todos os lotes. Os projetistas devem revisar os layouts atuais, consultar as folhas de dados das bobinas de modo comum de nível automotivo e executar testes de pré-conformidade antes da certificação EMC completa. As bobinas de modo comum simplificam as decisões de filtragem EMI. As bobinas de modo comum reduzem a interferência conduzida, auxiliando na filtragem. As bobinas de modo comum fornecem atenuação previsível quando o caminho do ruído é conhecido. Um indutor de modo comum bem escolhido responde à questão central: como atender aos padrões automotivos de EMC sem projeto excessivo. Os estrangulamentos do modo comum recompensam a revisão antecipada.

Perguntas frequentes

O que torna um indutor de modo comum adequado para supressão de EMI automotiva?

Uma peça adequada atenua o ruído de modo comum enquanto passa sinais diferenciais com perda mínima. Os engenheiros combinam o pico de impedância do modo comum com a frequência de ruído alvo. A corrente nominal deve cobrir a carga contínua máxima do circuito. As bobinas de modo comum projetadas para aplicações automotivas atendem a esses requisitos.

Como as bobinas de modo comum lidam com temperaturas extremas sob o capô?

As bobinas de modo comum de nível automotivo devem suportar temperaturas extremas. O ciclo térmico tensiona o núcleo e o enrolamento, de modo que a indutância estável em relação à temperatura mantém a filtragem eficaz. As peças que flutuam enfraquecem a atenuação do ruído quando o veículo mais precisa. A qualificação AEC-Q200 verifica esta durabilidade térmica.

Quais padrões qualificam um indutor de modo comum para uso em veículos?

AEC-Q200 define os requisitos de teste de estresse para componentes passivos. A qualificação AEC-Q200 verifica a confiabilidade do componente para uso automotivo. Isso proporciona consistência e rastreabilidade total em todos os lotes.

Quando os engenheiros devem escolher bobinas de modo comum em vez de esferas de ferrite?

As bobinas de modo comum lidam com correntes mais altas e espectros de ruído mais amplos. Os grânulos de ferrite são adequados para problemas de banda estreita de baixa corrente e alta frequência, mas saturam rapidamente sob carga pesada. Um indutor de modo comum com indutância apropriada é um ponto de partida comum. As bobinas também toleram as oscilações térmicas do serviço automotivo.

Como um indutor de modo comum reduz o EMI sem distorcer os sinais?

Dois enrolamentos compartilham um núcleo magnético. A corrente diferencial cancela o fluxo dentro do núcleo, de modo que o sinal desejado passa livremente. A corrente de modo comum apresenta alta impedância. Este comportamento seletivo suprime a EMI em seu caminho de origem. Os engenheiros verificam os resultados usando técnicas de medição apropriadas.
